POWERPCB如何制作矩形过孔
时间：10-02
整理：3721RD
点击：
请教下各位前辈高手们，如何在POWERPCB中制作矩形过孔，谢谢各位赐教。
制作矩形过孔，有啥意义呢，PCB厂的钻头都是圆的~~
实在要矩形，画板框吧，再标注一下给板厂，他们会相应开模做模冲孔
一般情况都是做类似矩形的槽孔
一般都是圆形过孔
n多方法 板框做 2d line 做 2d+keepout做 关键是你的菲林文件要体现出
多放几个焊盘上有过孔的啊！就一次性做出来了
一般都是圆或者椭圆吧，转头是圆的

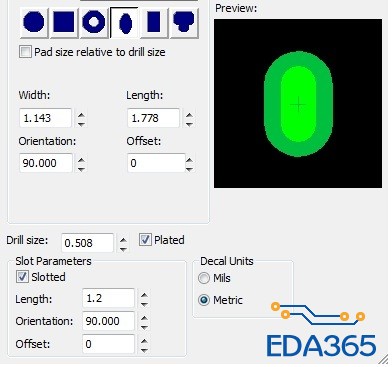

如图
不是这种过孔，就是普通的矩形机械钻孔
矩形孔是没法做的，因为厂家的钻头都是圆形的！
感谢大家的指导
