请问建立cpu时该注意的地方?Pads9.5

时间:10-02 整理:3721RD 点击:



请问大家:

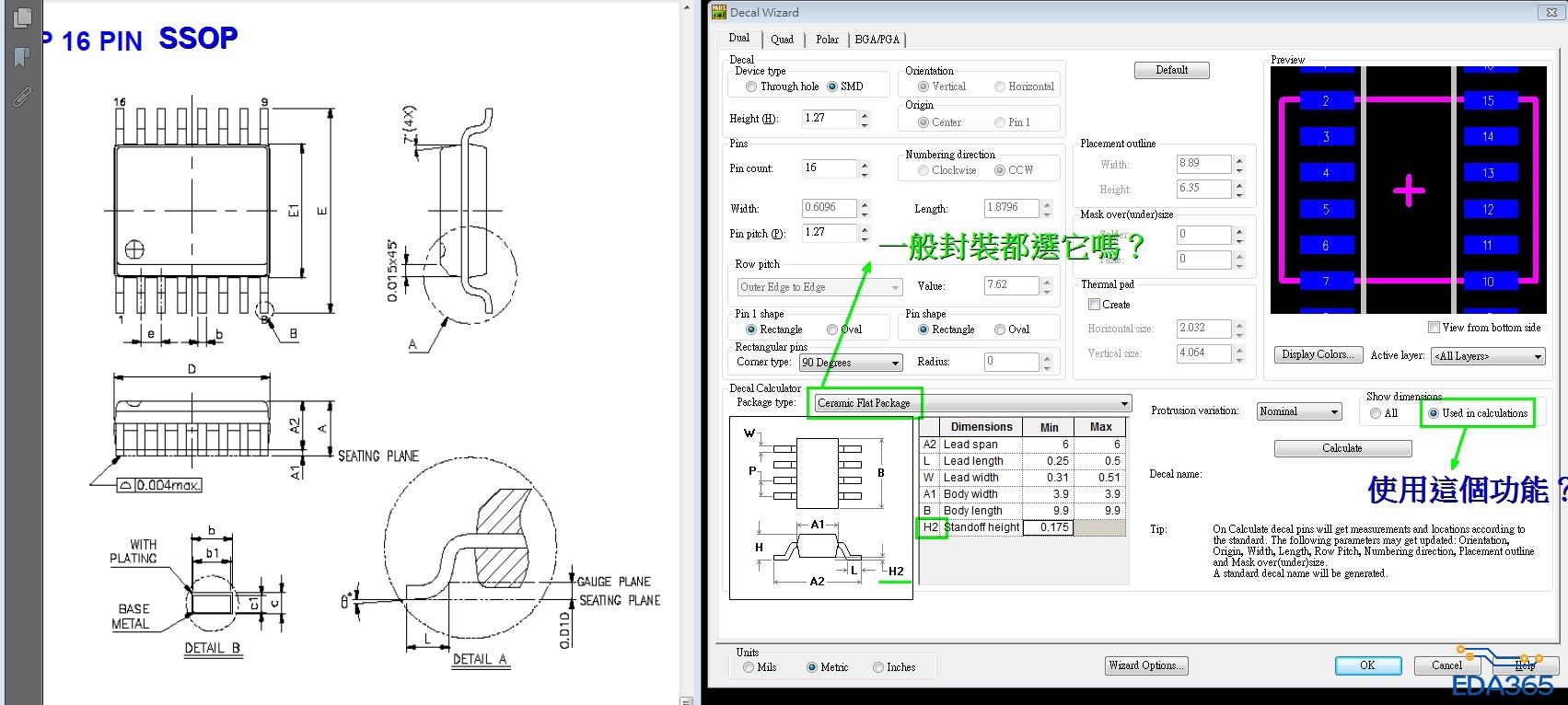

问题1:(图片中下)要输入的「H2」,该看(图片右边)规格书的谁呀?默认值就好,还是?
问题2:Package type,都是使用  Ceramic Flat Package 就好吗?
问题3:用Pads9.5建立cpu,大都使用(图片中下)直接输入值的方式吗?
(即 Used in calculations 这个功能)

//-----------

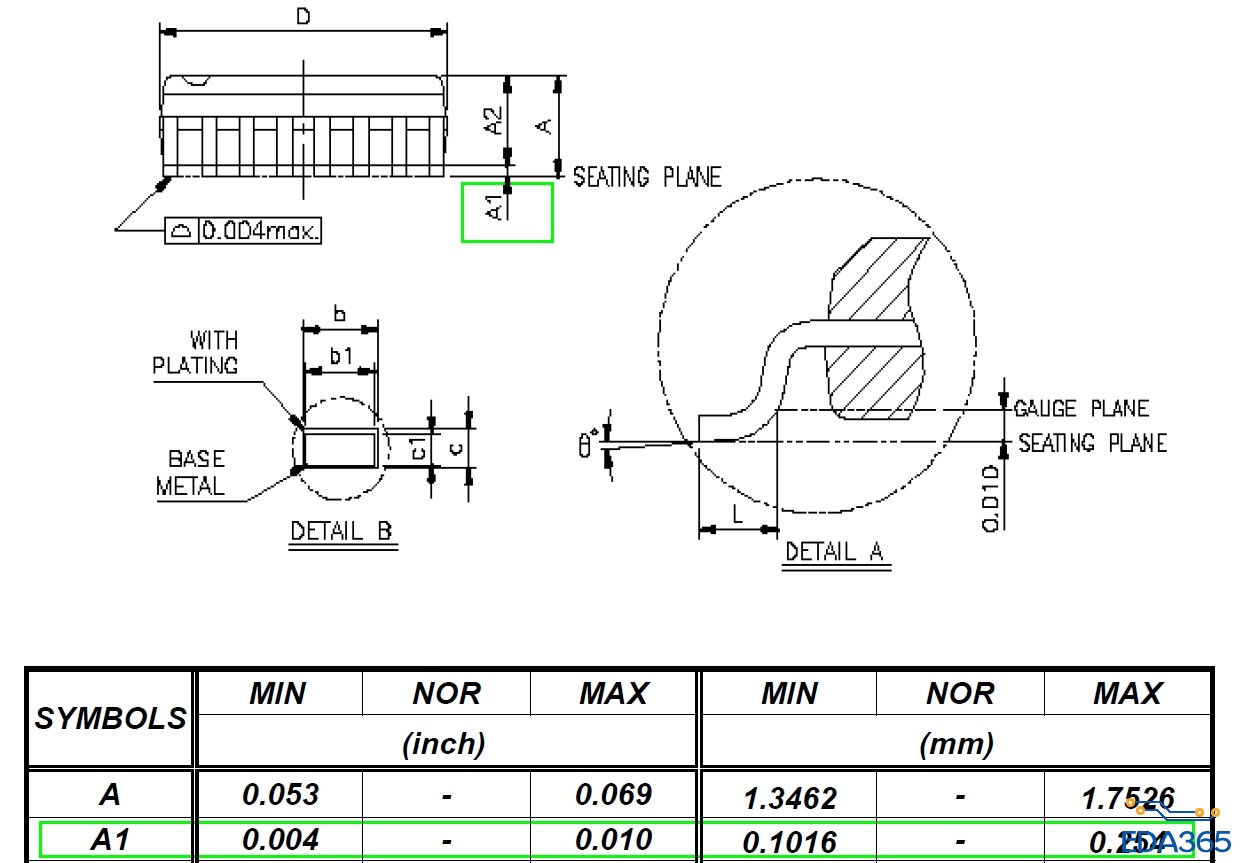

H2是下图中的A1 吗?



//---------------


问题4:
有时也会遇到,Pads中只需要你输入一个值,但规格书上有最大丶最小值时,
我们要算出平均值後再输入吗?
有时是需要输入2个值,但规格书上只有一个值,就2个都写同样的吗?
(会是我的Package type选错吗?)

用PADS 自带的IPC7351制做就行了

請問,什麼是 PADS 自带的IPC7351  ?在哪里看得到?

lp wizard
