关于白漆覆盖的问题。

时间:10-02 整理:3721RD 点击:

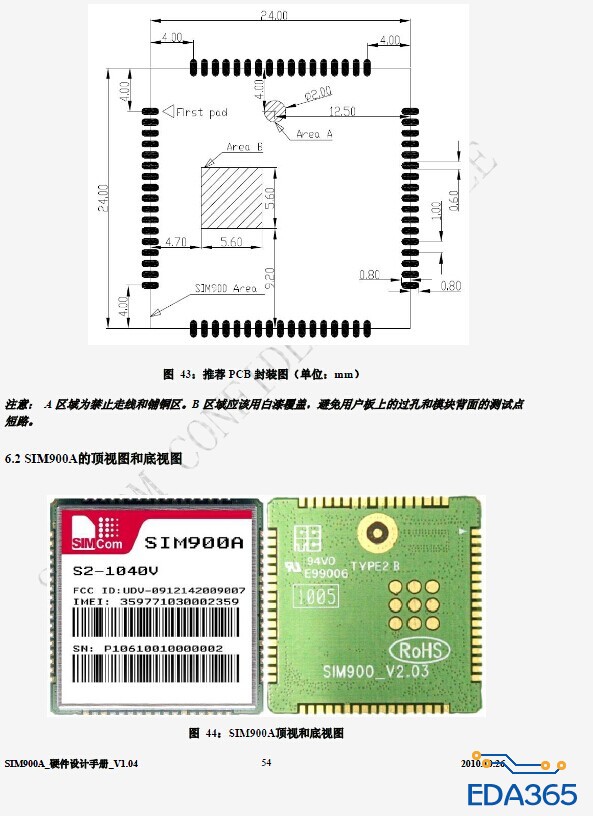

如图说白漆中间的覆盖,这个应该怎么画。


我知道有个禁止区域可以画,可以选择禁止过孔或者走线之类的。
就是想问如果画了禁止区域,最后板加工回来那个禁止区域是什么样的。

1. 白漆用 26层 Silkscreen top  画个copper.  出gerber 时,丝印文件要记得copper 打勾。
2. 禁止区,如果禁止过孔或者走线,板加工回来就是禁止区没有铜皮。
