二层板DDR3走线 ，

各位好：

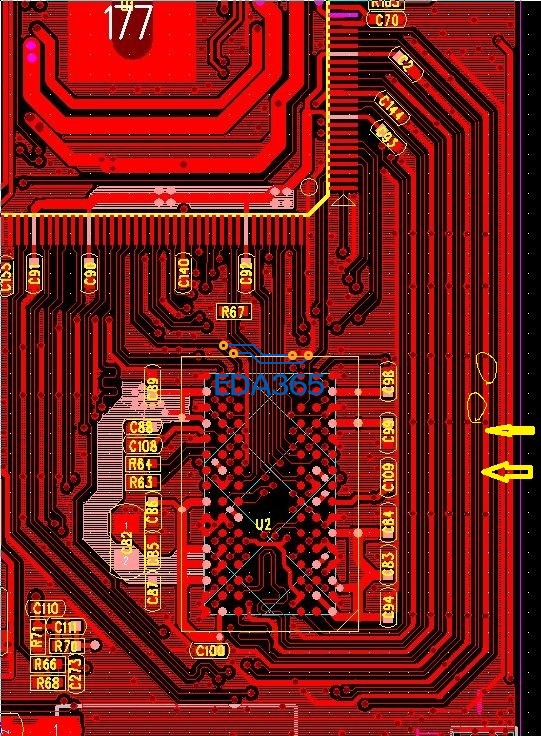

      附件是二层板DDR3走线 ，黄色箭头指示，两个信号线，周围跟着一条地，这个条地作用是隔离还是阻抗控制，还有二层板怎么控制阻抗呢?

二层板DDR3走线

从来就没有人说过ddr一定要做阻抗控制。
还有，阻抗控制是要加钱的，而且不便宜。都已经抠到做两层板了，还做个毛线阻抗控制啊?
两层板跑ddr3的关键就是信号线傍地，减少环路路径，降低干扰。
顺便回8楼：
阻抗控制一般都需要参考平面，但是绝大部分有参考平面的都没有做阻抗控制，钱的问题。
建议先了解线宽、介质厚度和介电常数等因素如何决定特性阻抗，再来谈阻抗控制。

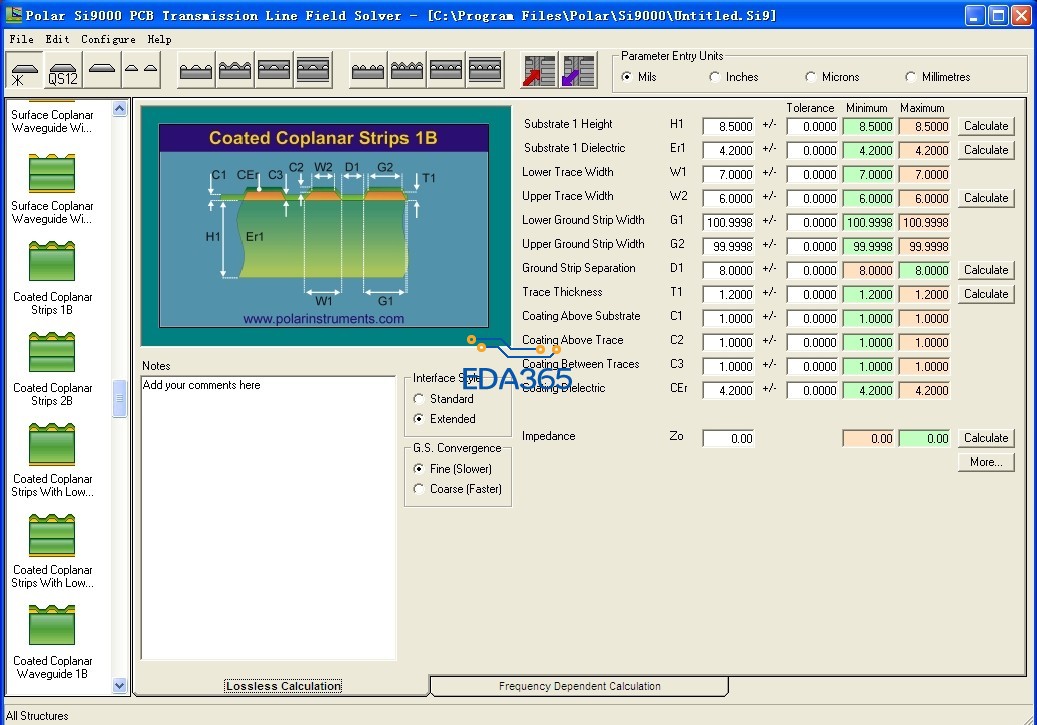

用SI9000讯息好了

两层板子，好像没有参考层吧，大侠

首先要明确，参考平面和阻抗控制没有必然联系。
而这个条地作用既不是隔离也不是阻抗控制。
正如你所言，两层板一般没有完整的参考平面。
所以这个条地作用是相当于参考平面，它是给ddr的信号线提供返回路径的。

这个板子能用了?没问题?

如果两层板不能做阻抗的话，哪DDR的数据和地址都是走50 ohm，CLK 差分对为100 ohm，哪这块怎么调的阻抗呢，大侠！

好像是共面阻抗

参考平面和阻抗控制没有必然联系?

理论上应该是可以控制阻抗的（走线宽，然后背面有比较完整的地平面，表层也要有比较宽的地线或地铜皮）。但是看你的截图，应该是没有控制阻抗的。

单面板一样能做阻抗。

我有说过单面不能做阻抗控制吗?



单面板怎么做阻抗呢?大侠

见此图。看看。
