PADS9.3布线时不能布线,请高手指点!急

时间:10-02 整理:3721RD 点击:

我在PADS9.3布线时不能布线,请高手指点!急。每个层都不能布线,提示是一样的,提示如下:
Layer BOTTOM is not enabled for routing. Adjust Selected layers in Design Rules.
请高手帮帮忙!


设置规则里没将能走线的层添加进去。

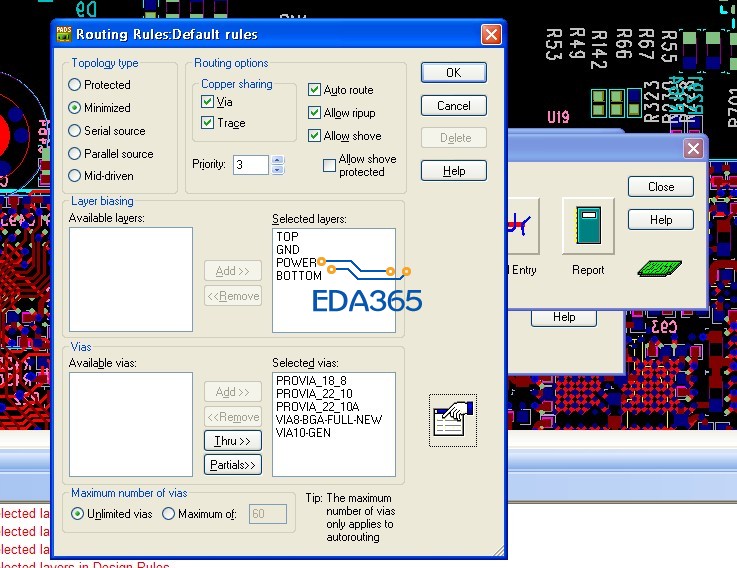

我已经添加了,就在setup-design rules-Default-Routing-
然后 Selectsd layers  添加所有层!还是不行,难道还有别的地方可以设置,还是我设置有误!
我也搞不懂是怎么回事?

不是很机密的话,可以把文件上传,我帮你看看,可以确认的是,肯定是设置有问题。

考虑到文件的保密,还能用别的方式进行沟通吗?我现在确实遇到的困惑!

无图(PCB)无真相。
啥机密都是浮云~只要将板上所有的器件删掉,只留一些电阻电容不就不会泄密了嘛

在router中选择网络属性在layerbiasing中看一下是不是没有勾上布线的层

楼上正解

我的也是这样,打开规则就画不了!

没有给出具体问题在哪里,这会儿我也遇见了这个问题,PADS9.3

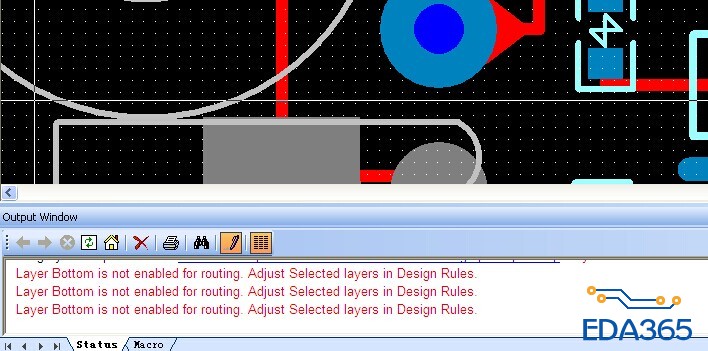

这是我遇见的PCB的切图


jimmy大师,要不要我用QQ把PCB文件传给你看看?里面有个错误,但我没找到具体原因,本来想传这里的,这里不可以传PCB文件。
