求教:DDR3长度控制

时间:10-02 整理:3721RD 点击:

现在手上有一方案 用4片DDR3的架构,地址/控制线用的是fly-by的结构,但是MCU出了4组时钟线分别给到4个DDR,问题来了,是每组时钟和其对应的数据线做等长,还是时钟线和地址/控制线做等长?

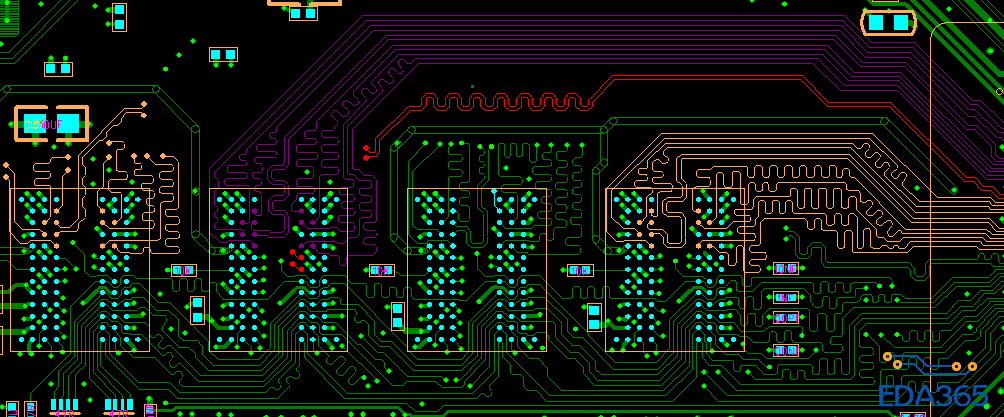

图1是结构示意图,图2 是PCB文件截图,其中以DDR2为例,红色先是其时钟线,紫色线是数据线,下方的走线是地址/控制线。


加载中...


加载中...

我在想布局为什么是这样的  为什么不把ddr的布局整体旋转90度,这个估计是时钟参考数据吧 以前看到海思的一些芯片要求时钟和数据等长  具体看看你的datasheet呗 那上面要求怎么搞就怎么搞呗

每组时钟和其对应的数据线做等长

8bit数据线与对应的dm和dqs等长。地址线与控制线等长。
