请问下，晶振的输入输出信号能不能从晶振下面走线？

例如，对于四个管角的无源晶振，输入或输出能不能从晶振下面穿过?
另外，
1）晶振是离IC近好还是远点好，我看到jimmy老师说要注意晶振与BGA的距离，所以有些疑惑。
2）晶振的输入和输出走线是走一样长，还是输入信号走线尽量短?
最后，希望各位能不能发个晶振 的布局布线参考图?（四个管角的无源晶振）
谢谢！

不可以。
如果遇到空间紧张的情况下，有地平面隔开的话，可以走一些不太重要的信号线。
关键信号，如时钟，复位等坚决不能。书上都有详细介绍。

1，离IC近点。
2，不用一样长，越短越好。
书上都有详细介绍。

大师书（黄金屋）

非常感谢！
那走线可不可以从晶振下方穿过?

晶振自身的信号线也不可以吗

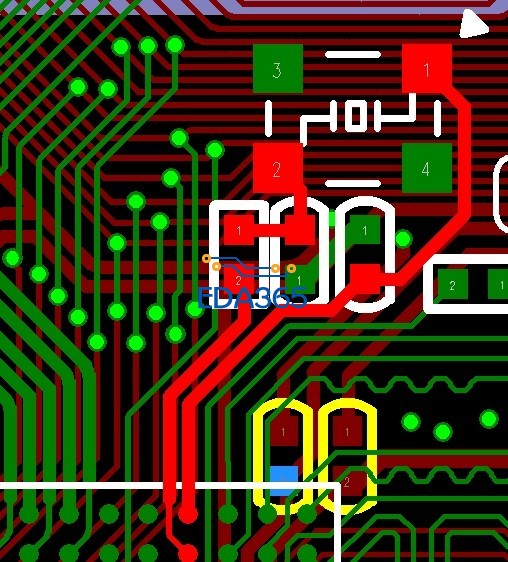

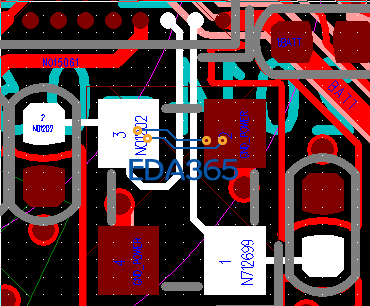

jimmy，这样走线行吗?晶振旁边的电容

晶振走线

先过电容再到金振

Jimmy，你说的是什么书? :o

是先过电容还是后过电容，貌似都没大影响，每个电子工程师的要求都不一样。

高手就是高手，谢谢分享！

7-8楼都很丑！千万别这样搞！

搞个漂亮的看看

只要贴片，维护方便，当然越近越好， 越短越好。
