请问这种敷铜效果是软件做出来的还是工艺的原因

时间:10-02 整理:3721RD 点击:

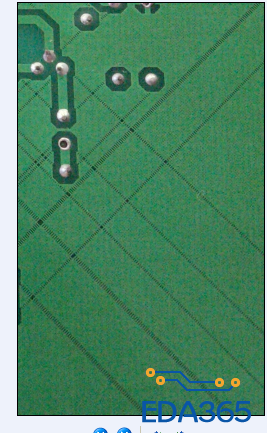

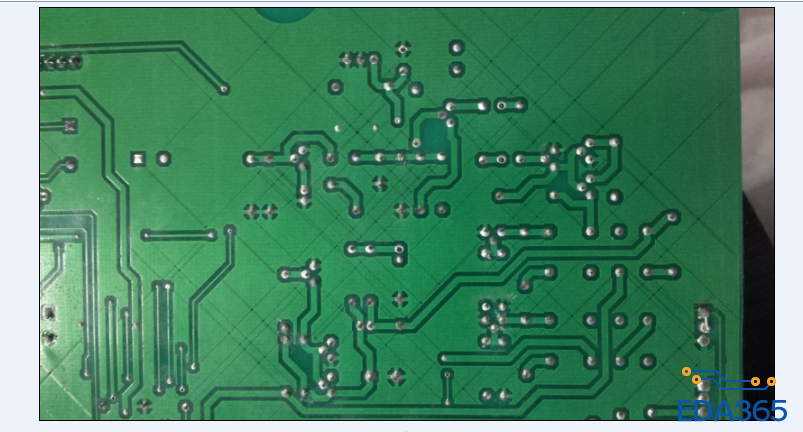

如图,前日见到一PCB板,好奇之余看到了其敷铜,增加了好多纹路。
杂乱无章。不知道是软件做出来的还是工艺的原因。
PADS可以做出这种效果吗?
望知道的大神告知一二






我知道什么原因,Protel 99SE 在铺铜时出错了,才这样的。并不是这个人闲得蛋痛,而是这个人懒的结果。   99SE铺铜出错,就会有这种条状缺铜的情况出现,而这个画板的人太懒,又不仔细检查或发现问题但没找到解决的方法,觉得没错误就发出做板了。板厂只根据原文件是什么样做什么样。所以就出来这效果。

画这个板的人闲得0疼

有可能是生产不良。

是工藝的問題

哦,原来如此

我当时也这样猜测,但是又觉得好像有意而为之,觉得吧如果就软件做这种效果应该也可以做出

有这种可能,但是很奇怪,就好象新铺的水泥路还未干的时候,有什么印上去的

确定吗?PROTEL里有没有类似PADS的REUSE功能呢,因为我看到这块板的有一块电路,两个模块是完全一样的布线。肯定不是手工布的。

原来是这样啊,恩,这是一个合理的解释。

直接选中复制粘贴,不过得手动去修改对应元件编号,然后再用原理图同步加上网络,99SE软件太老,只能这样操作。
