关于设立原点的疑问

我也想知道,哈哈哈.

回复 gddwl 的帖子
先将options-->grids-->design grid下边的snap to grid的钩点掉。

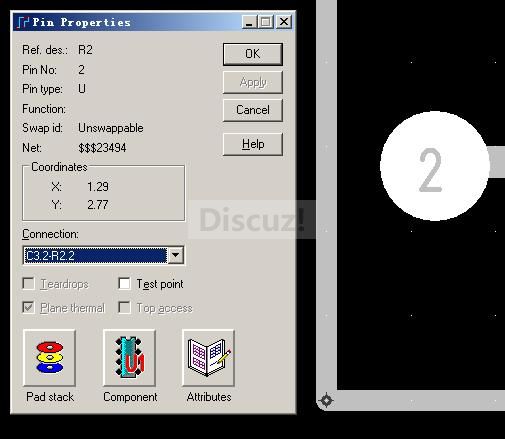

然后以图中为例
选择set origin命令
输入“s 1.29 2.77”
回车---看到鼠标到达相应位置。

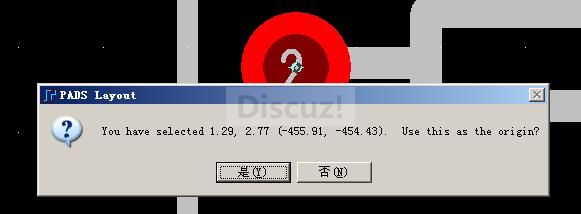

别碰鼠标，点一下空格，设置新原点即可。

---------------------
又从高人那里学来一招，现学现卖一下吧。
先选择要设置的pin脚，再选择set origin命令，即可。

回复 伪君子 的帖子
    前提是不移动元件设原点于某个PIN的正中间

回复 苏鲁锭 的帖子
    此方法是可行Thk.给高人加分啊。

好像也可以直接选中你要设置的那个焊盘，然后setup--- set --origin,这样就可以了

回复 HylenLu 的帖子
    这个方法更便捷，加分啊。

回复 苏鲁锭 的帖子
谢谢小编分享

学习了！谢谢！

我设置的时候怎么会有偏差啊。

回复 lqc 的帖子
可能是锁定了设计栅格

回复 lqc 的帖子
可能是你的小数点位数设置不对，在设置原点前要输入G0.0001,这样更准确

回复 shirly229 的帖子
不行啊，我设置了G后面的小数点很多位，但是还是会有那么一点点的误差哦。

回复 lqc 的帖子
是捕捉了栅格造成的吧?

回复 苏鲁锭 的帖子
不知道呢，就是按那样的方法操作怎么都会有一点点偏移。
