菜鸟求指教!改变部分原理图后如何在原画的pcb上修改?

时间:10-02 整理:3721RD 点击:
orcad画的原理图,pads画的pcb,求指教:
1.板框图改变后,如何在原有的pcb上导入新的板框图?
2.电路部分原理图改变后如何跟新到原有的pcb上?

一、板框图改变后,可以用dxf文档导入到pcb中,然后再用board线画板框。
二、orcad电路部分原理图改变后,我们可以用这种方法更新到原有的pcb上:
1、先导入新修改好的原理图的网表,在PADS中建立一个新的pcb文件,这个文件只有元件和网络,只要导入正确就可以了,然后关闭;
2、打开我们现在做好的PCB文件,在tool中用compare/ECO用当前文件和第一步做的新文件进行比较,形成一个ECO文件;
3、把这个ECO文件导入到我们现在做好的pcb文件中,就可以只对修改的地方进行修改,而不需要修改的地方可以很好的保持下来。
这种方法很方便。还有有朋友说也可以生成asc后直接和PCB比较,这个方法试了几次没有成功,可能是版本的问题,你可以试试,如果成功,这样就不用三步用两步就可以了。

同意楼上的,另外,板框如果修改不大的话,可以直接右键选中选择边框,然后点要修改的地方逐一修改就好

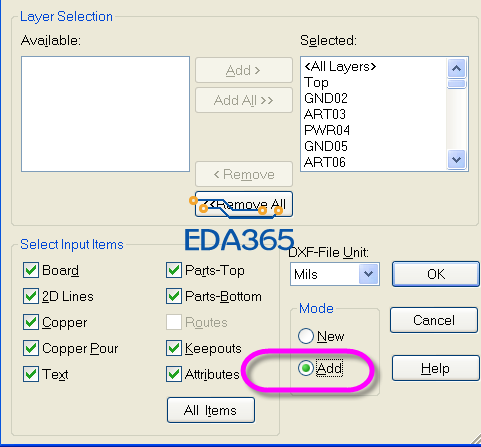

1,导入新结构图时,在下面的界面要选add

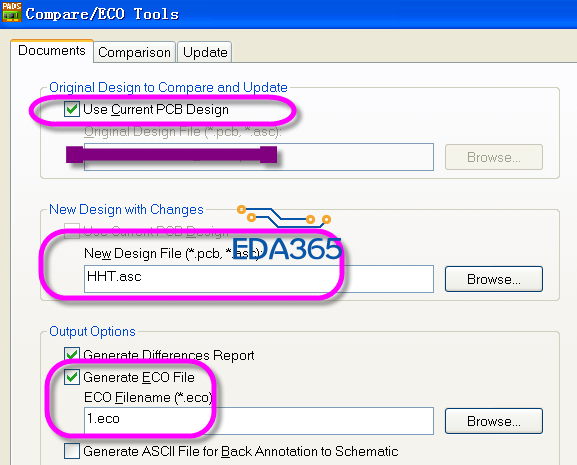

2,利用pads layout的compare eco功能。将当前的PCB与ORCAD生成的asc网表进行比对并产生eco文件,然后在
当前PCB中导入ECO文件



导入asc简单,只需要倒一次网标就OK

感谢分享

小编,把你出问题的原文件发上来!
