两个过孔中间为什么走不了线
时间:10-02
整理:3721RD
点击:

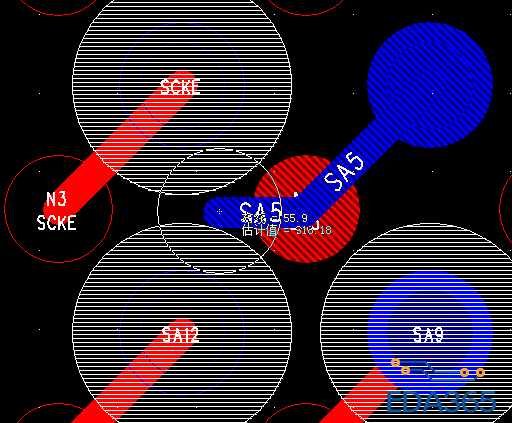

如图,左边有保护带的2个过孔为8/16(mil)(已保护),过孔中心间距31mil,两个过孔的间隙为31-16=15mil,线宽、间距都为4mil,按理说有12mil就应该可以走过去导线的,可是就是走不过去,保护带也显示不能走,为什么呢?
刚从protel转pads,遇到太多问题,难道真这么难上手吗
