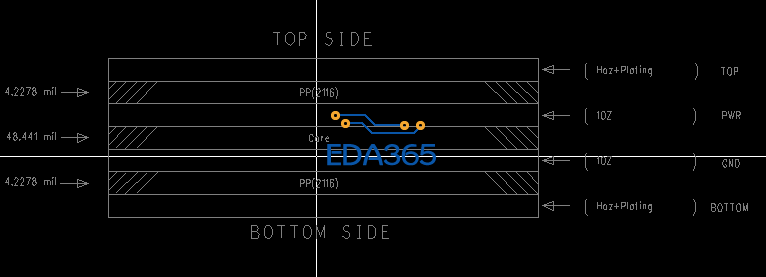

大家晒下自已的4层6层PCB板叠层结构。

为什么pwr和gnd间距大，而top和bottom与平面层的间距小，这样设计的原因是什么?

中间的事core，可以做的很厚，外面的是PP，要做厚的话可能导致假多层

我的意思是小编为什么用这么厚的core, 常规的4层板不是pwr和gnd间距只有5.几mil的。小编这么做有什么另外的妙用的?

首先要满足整板的厚度，你做0.4-0.6的板厚，core可以做到这么薄，如果4层板做1.0以上的，core就变得很厚了
还有PP片最多就叠3片，要满足板厚，只能从core上面增加了

原来如此，谢谢

还有一个好处，就是GND 平面与电源平面拉开一点杜绝干扰。6层板L 3 也L4 层是隔的很开。 不明白小编发个图片啥意思，就走 了
