PADS LAYOUT中如何显示阻抗值的问题

    各位大师，大家好。

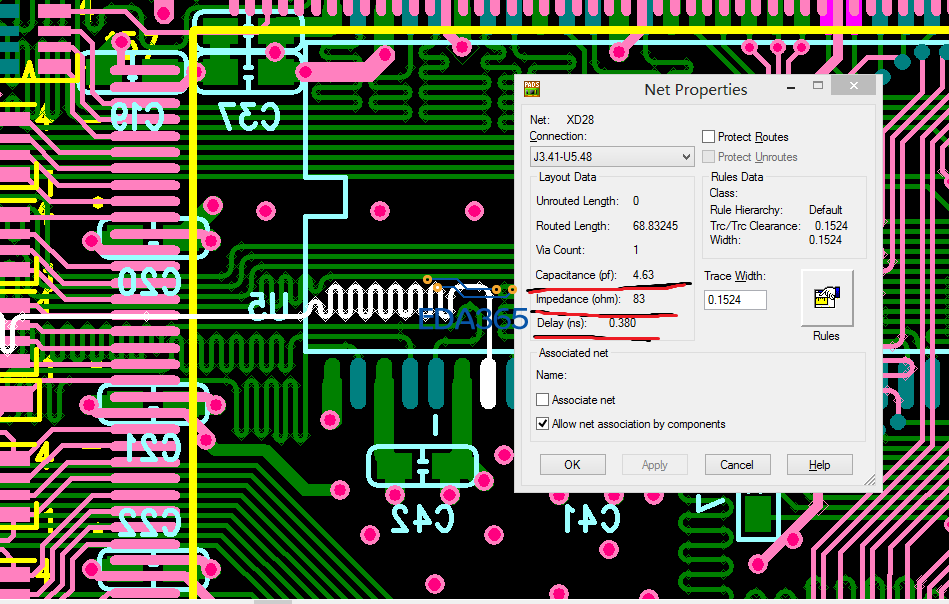

   如下图所示，哪位可以抽出宝贵时间详细的说明一下以下途中的网络走线的阻抗、寄生电容和延时是如何设置后显示出来的?是不是只有在Pads9.5才开始有此功能?此功能是否有意义?如果方便，最好能讲解一下哪些走线需要进行这样设置，这个阻抗值在Polar中如何计算等等，先谢谢啦！

如下图所示，哪位可以抽出宝贵时间详细的说明一下以下途中的网络走线的阻抗、寄生电容和延时是如何设置后显示出来的?
ans: 設定好pcb疊構. setup-->setup Layer-->Thickness....
是不是只有在pads9.5才开始有此功能?
ans: 5.0就有了.
此功能是否有意义?
ans: 參考用, 以板廠控制為準.
如果方便，最好能讲解一下哪些走线需要进行这样设置，
ans : rf天線, clk, usb, hdmi, bmc..........
这个阻抗值在Polar中如何计算等等，先谢谢啦！
ans : 可能板廠教會比較快.

    谢谢您的释疑，虽然有些还是很懵懂。
    因为一直做的是低速板，所以对高速的一些东西一直以来都仅限于看到的资料上面所了解。但是网上关于第一条的设置这一块的实现貌似非常少。
    再次感谢！

学习了

    大师，昨晚刚京东上秒杀了一本<ADS9.5>,今天上午就到了，希望能在上面找到更多的答案，谢谢

要知道pcb疊構. 最好是跟板廠關係很好, 因為很多數據都要他給.
建議: 你可以從板廠 承認書 下手, 也可以請求  切片報告, 你會更了解喔.

    好的，谢谢！供应商提供这些东西应该算是理所当然吧，哈哈
