过孔与铜箔的问题

时间：10-02 整理：3721RD 点击：

画图软件是PADS 9.5版本，设置BGA里面部分信号线以及地线与过孔之间的距离为4mil,铺铜后地线与过孔之间的距离比原有设置偏大,信号线与过孔之间的距离与设置一致.

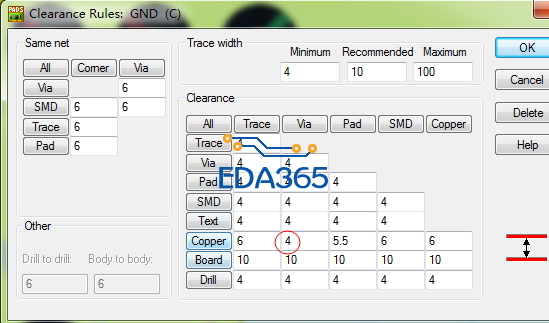

地线设置

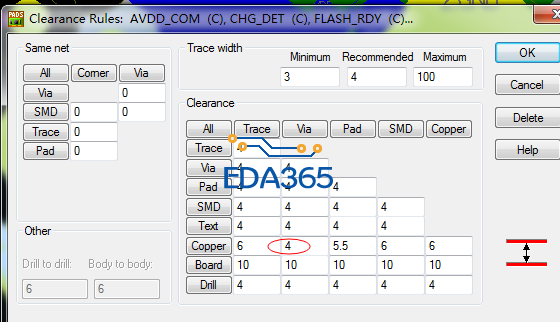

部分信号线设置

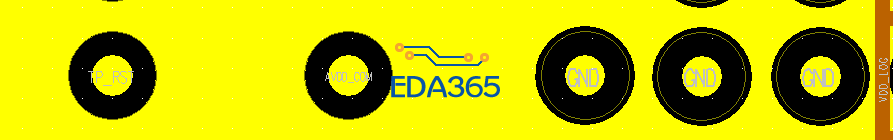

铺铜效果

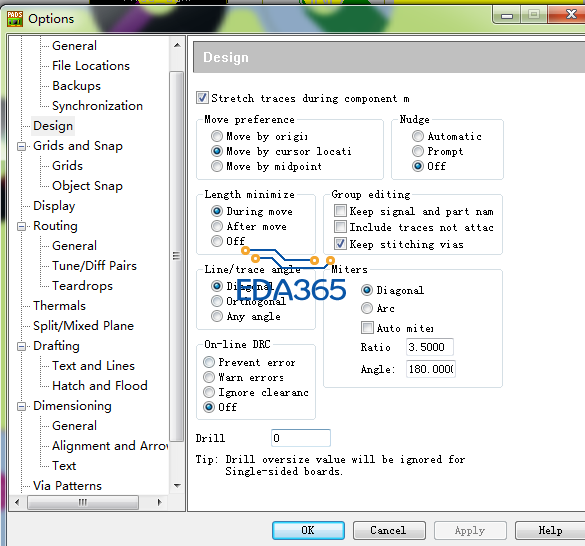

此处有设置为0

求间距不一致的原因
