diptrace 导入 PADS ASC问题

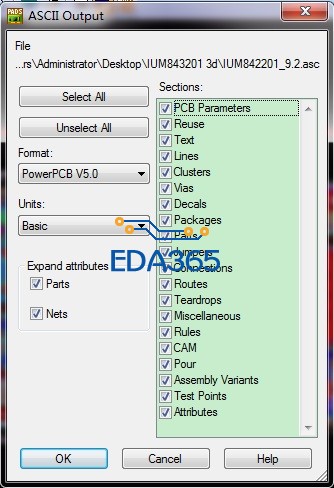

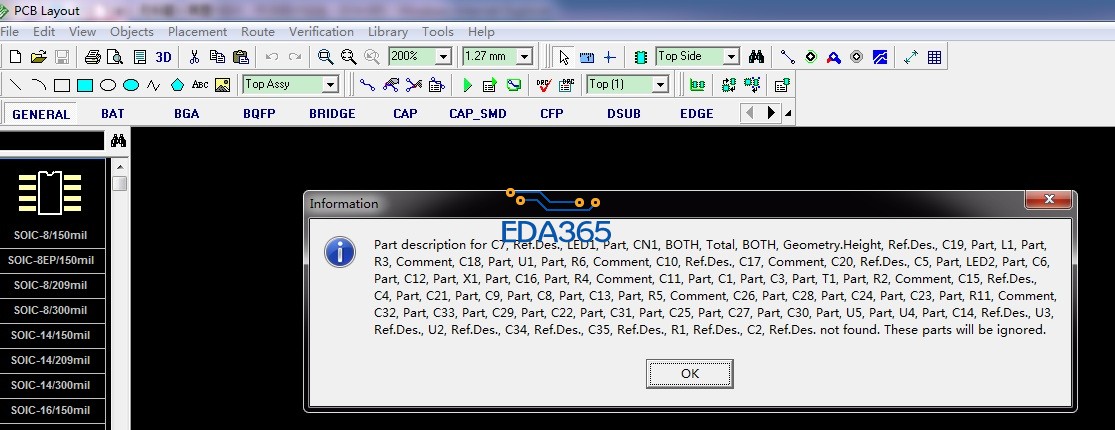

我从PADS里导出ASC，所以版本（2005，5.4.0.……）都试过了，目前只有POWERPCB4.0的ASC导入到DIPTRACE里能看到走线，但是元件都被没了，请帮忙看看，是不是PADS导出选项里哪些不能勾上?
diptrace我没有接触过。不过在pads中你那样选择是对的。出现这个问题可能是软件兼容性问题。
我们可以在PADS中将此文件export成.dxf或其他类型的文档再在diptrace里试试，看看会怎么样。
多谢你的回复
目前这个软件好像只支持PADS ASC 2005，我现在又发现，有些PCB导出的2005能导入，有些又不行，是不是规则设置问题还是哪里出错了呢，请会的人指教。

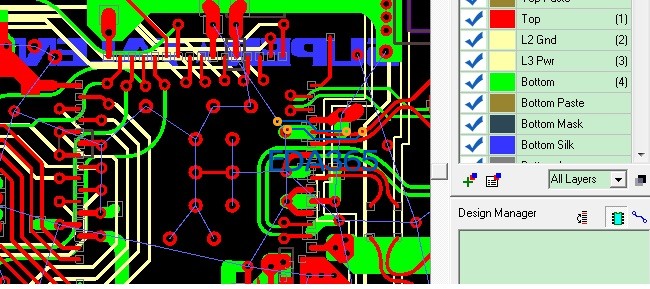

还有些板子，倒是导入了，但是过孔的尺寸不对，变大了很多。
无知的人问问diptrace是干什么用的

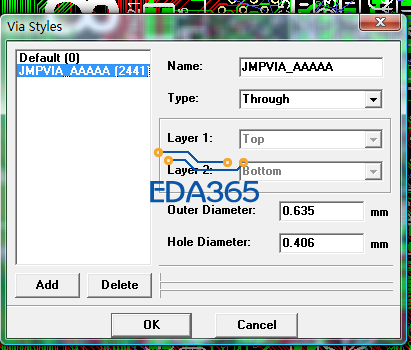

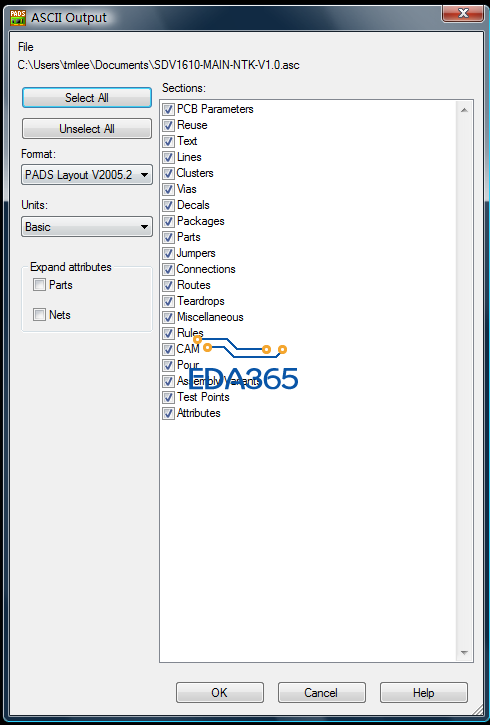

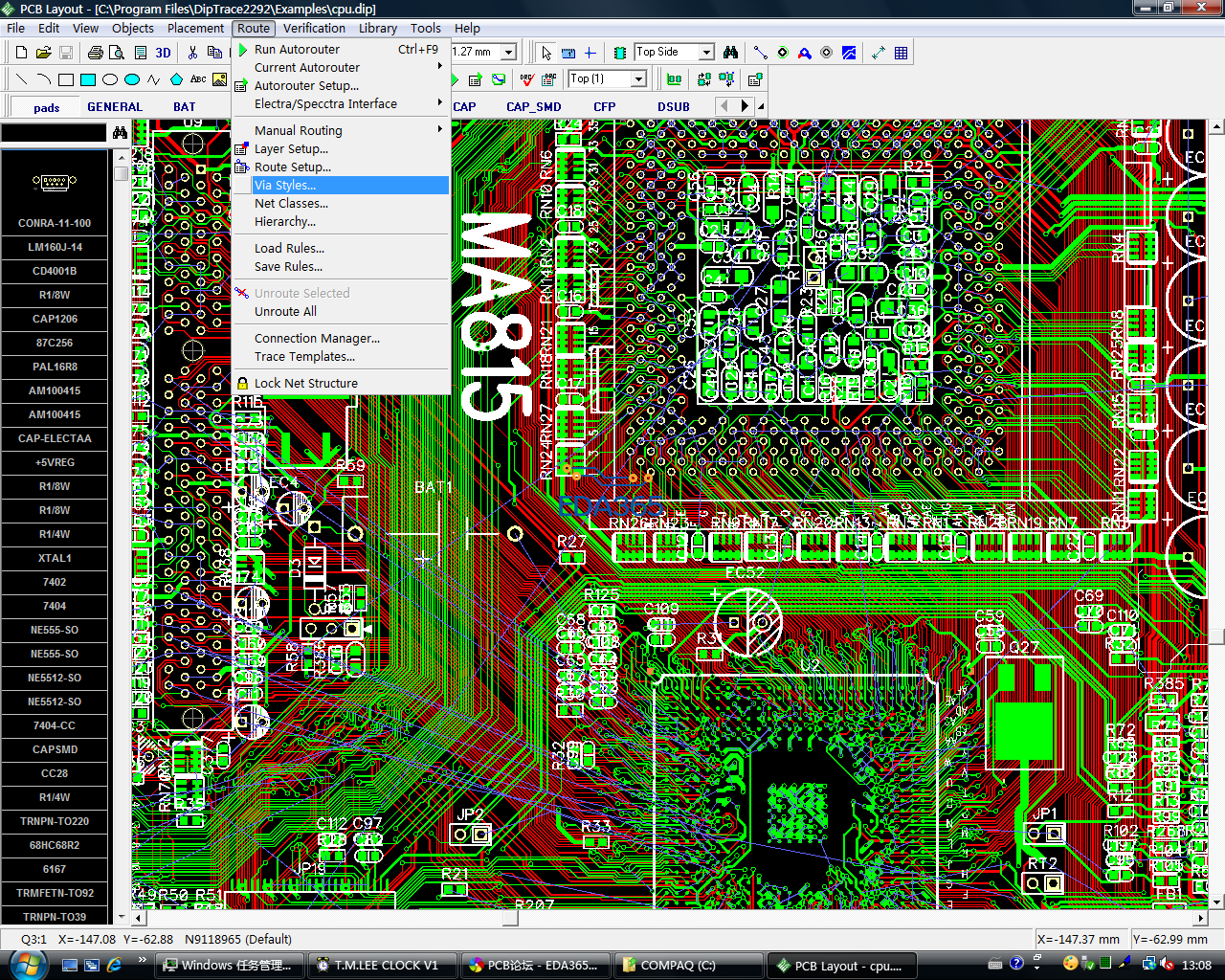

diptrace 只有 pads 2005.2 才正常导入,过孔的尺寸不对,因為 diptrace 沒有設定相对 via 名,这个沒关系,导入后在这里改一下就可以
diptrace 是一个 pcb layout tool 小公司,但 pcb tool 还是很不錯,利用來导出 pads pcb 3d 模型很方面
tmlee,有关PCB 3D到处可见你的大名，谢谢你帮我解答，真心感谢。我一直想将自己画的PC导出成3D给结构。呵呵
不要客气,我只是喜欢 3d ,其实 pcb 和 3d 跟照相,書法一样很有美感,
[ 想将自己画的PC导出成3D给结构 ]
画的PC导出成3D 模型后再用 我的工具做个 exe 放上來給大家欣赏
放心用 molebox4 打包 exe 沒几个人能破,就破解了也沒用專用格式,其他 CAD 看不到用不到
http://www.eda365.com/thread-79809-1-1.html
happy 3d 1.4 v1.0 新版本 2012 NOV 15
我有用过你的工具处理过下载的模型，就是换个角度那种，因为之前AD里放模型转角度很不直观，都是处理好后再向上面放的。呵呵……，很好的软件。
我也碰到过类似的问题！
