求助~,如何将250层还原到28层

时间:10-02 整理:3721RD 点击:
POWERPCB的板层设置里面,右下角有个Max Layers,点击以后最大的层面到250层,要怎样修正到28层呢,没办法还原了!
因为有些LAYOUT设计中用的就是最大的层面250,画的PCB档案文件里面的封装保存后,在原有的28层设置的PCB档案中就不可以用.
请教高手,要怎么还原?

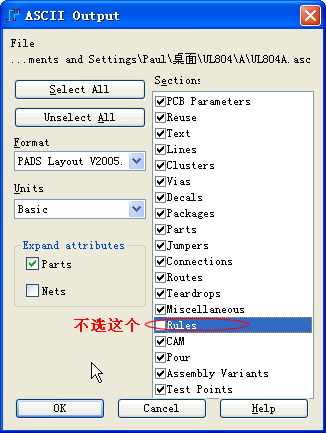

重新导出asc。

按照此方法,再将asc导入时出错,不行呀

忘记了,应该导出到V3.5的格式

真是利害,搞定了,非常感谢!

谢谢分享~

没错 就这样做
我以前也遇到过

谢谢啊,好像我们老大还方法,问他的时候

厉害,以前也遇到这问题了,就是不知道怎么整

顶个,还真是没注意过这个问题,呵呵

谢谢分享~

谢谢分享

牛X啊,又学了一招

学习了

建议改为3.0的ASC 导出,之后再重新导入。
