关于打过地孔

时间:10-02 整理:3721RD 点击:

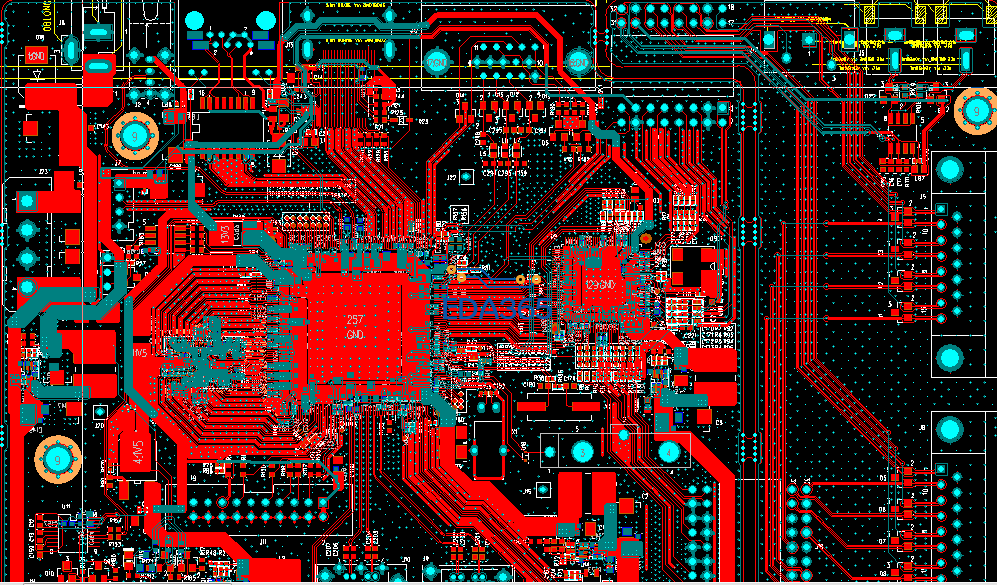

今天碰到一块全板打上过地孔,一个一个去打那太费时间了而且又不美观怎么样可以批量打过地孔。附图像他这样打过地孔怎么才能实现

设置GRID的间距,比如5或者10,然后一个一个打,没有什么便捷的方法。

不对。

那就请指点一下,我也好学习学习。

复制粘贴啊
我就是这样做的


帅哥,在指定区域内自动放置某网络的过孔应该是可以做到的吧?虽然我实际没有用过。
你可以看看options-->via patterns中的相关设置,并动手试试。

在when stiching shapes中设置你要加过孔的网络,设置好via to shape和via spacing的值,点击确定。在进入PCB中,先铺好铜,然后你右键-select shape,选中你要打孔的铜,再次右键-via stiching

楼上正解,在打孔之前先DRP下
