在我的PCB VIA 属性里有两种过孔,都没打胶为什么我转换不VIA了!

时间:10-02 整理:3721RD 点击:

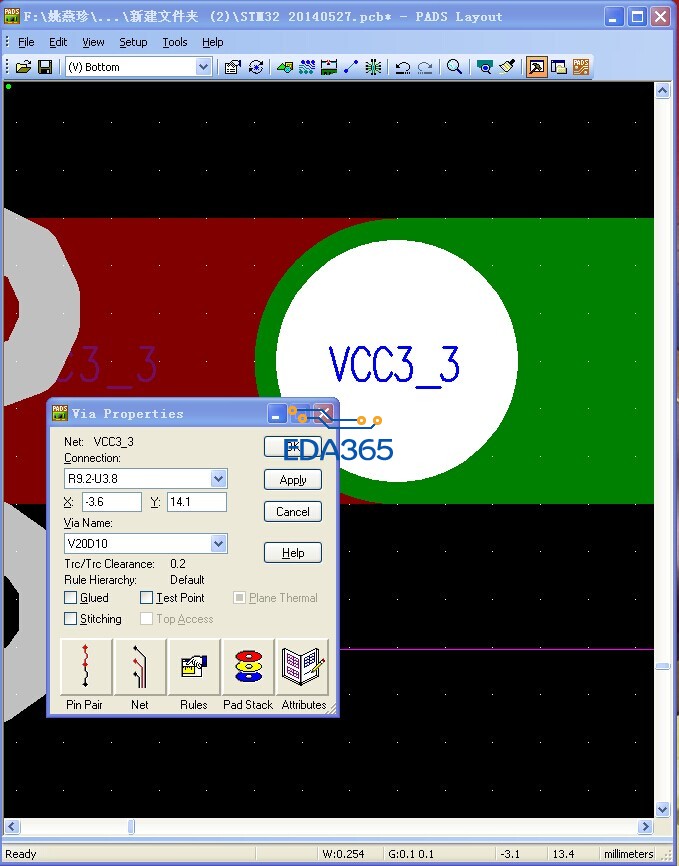

在我的PCB VIA 属性里有两种过孔,都没打胶为什么我转换不VIA了!(想从V20D10换为STANDARDVIA)!我找了半天也弄不明白那里出问题了!设置里看也没看出什么名堂来!请大侠没指点下迷津!

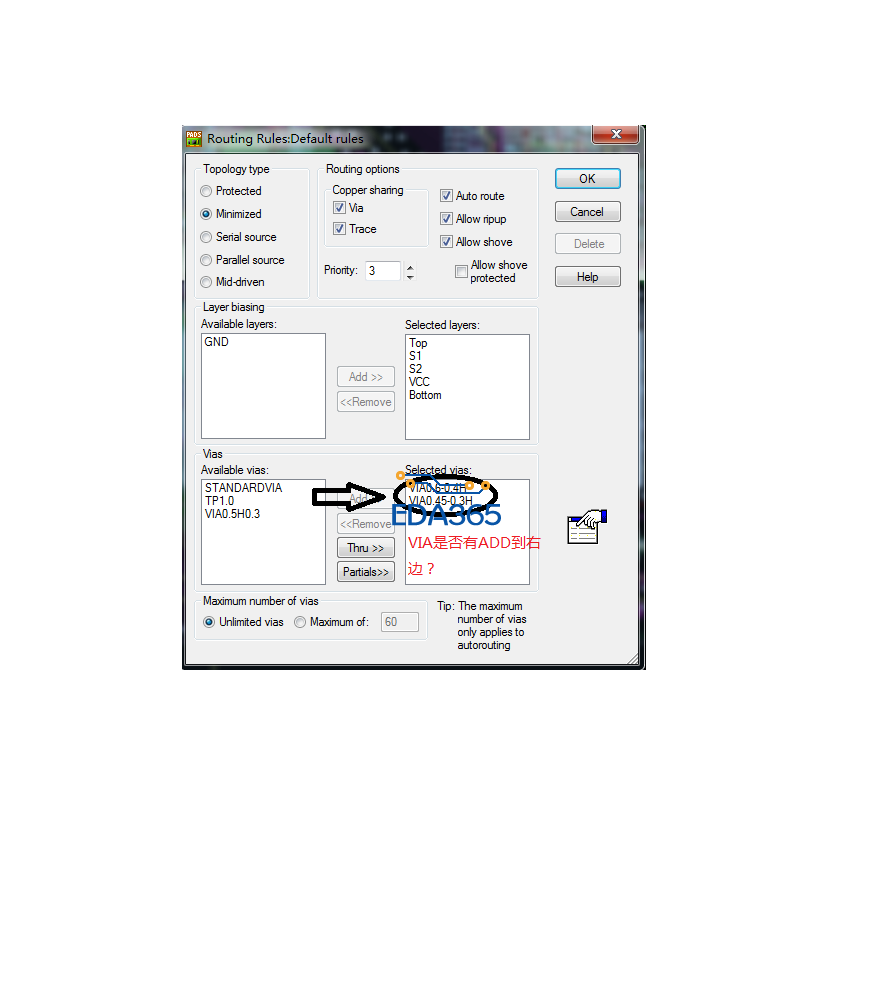

检查下VIA过孔是否有选择?


噢感谢了!的确是这里的问题,没添加!我当时也打开这项看了一下竟然没发现问题!
