PADS9.5画封装时 画面左右颠倒 同时又是反的

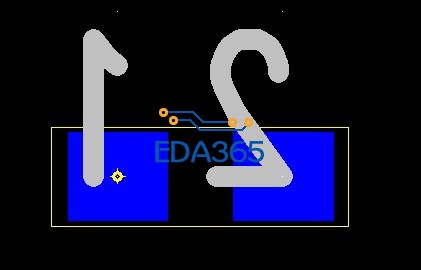

1.如图，端点名称是反的，原点左边是正，右边是负，请问在哪设置，刚学，没找到?
2.2D线你们都用多宽的啊?
3.我用ORCAD画原理图，pads画板，请问PADS中的原理图封装、元件封装也要做吗?
4.PCB封装除了是连接器的，其他的是不是都要有“门”这个东东呢?
刚学，很多不明白的地方，请教大家，谢谢！

1，你的封装做错了
2，5mil
3，PADS中只需要做decal，还有part type的名字要和ORCAD中的pcb footprint名字一致
4，不一定需要。
本人老手，欢迎交流

Jimmy大神，
1.请问哪里错了?我看的教程：1是画焊盘，2是画边框（2D线），3是添加属性；我属性没添加
3.decal有PCB decal和CAE decal，这两个都要做吧?pads中的 Part Type是图片中的那个吧?我刚又看了一下，知道怎么修改了。
有什么好的教程推荐吗?我找的两个PDF的文档介绍的不是很详细

看我写的书和视频吧。上面都有你这些问题的答案。http://www.eda365.com/thread-92417-1-1.html

好的

jimmy大神是不是姓林啊?

机智~

刚拿到书了，看了一下，没找到上面的答案那?

有的，你跟着大师的书本里面的画封装的方法自己画一下，就能知道自己哪里出问题了

焊盘肯定是做到底层去了

是TOP层啊，一打开就是反的?好像我刚安装完的时候是正的，不知道让我怎么弄的，现在成反的了?网上也查不到

我都画了好几遍了，感觉像是设置被我改了

是不是被你设置成镜像后又保存到 Start-UP File 里了.

是我点了镜像，但是我一直不知道那是镜像的原因，刚刚胡乱点了一下，才知道原因的，
顺便问下，图片红色框中的default和自定义的宏要怎么删掉呢?宏文件好像让我删了，但是它一直还是现实在那里，不知道怎么删掉了?
