安装PADS9.5，PADS9.5与PADS9.1共存，修复OrCAD Capture找不到cdn_sfl401as.dll

PADS9.5精简版下载地址：
http://pan.baidu.com/share/link?shareid=104376&uk=3137829055
安装是全自动的，默认安装在C盘（安装过程出现问题，论坛能搜索到处理方法）。

license路径：c:\flexlm\License.dat;
我电脑上的PADS9.1是之前安装的，安装在D盘。

license路径：D:\MentorGraphics\9.1PADS\LICENSE.TXT

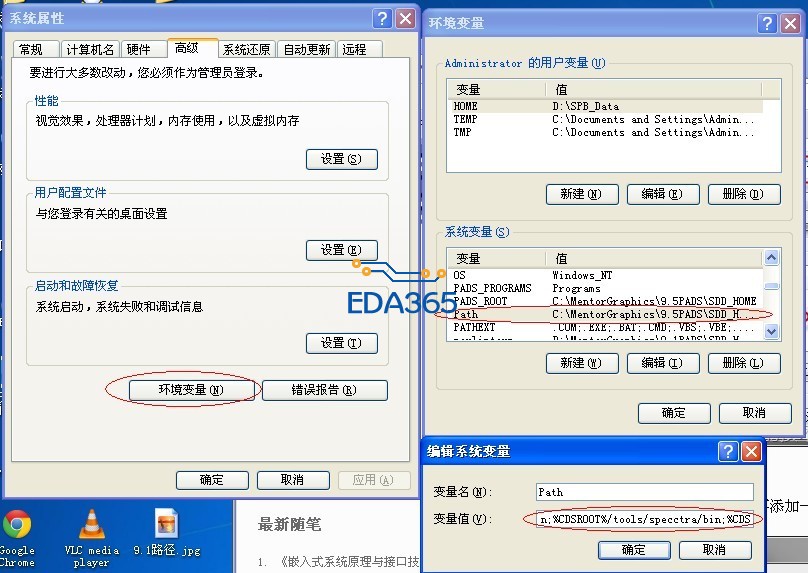

9.5安装完成后，两个版本都能打开，Cadence组件运行正常。到第二天开机后发现orcad、PCB editer、PADS9.1无法打开提示缺少*.dll文件，第一反应是重新注册系统所有dll文件，注册后无效。在网上搜索到相关解决方法。http://www.cnblogs.com/emouse/archive/2012/03/23/2413933.html。在系统变量中的Path变量的变量值中添加如下代码：“%CDSROOT%/tools/pcb/bin;%CDSROOT%/tools/Capture;%CDSROOT%/tools/bin;%CDSROOT%/tools/jre/bin;%CDSROOT%/tools/fet/bin;%CDSROOT%/tools/specctra/bin;%CDSROOT%/tools/libutil/bin;”
CDSROOT变量已经存在了，我这就不用添加了。

这样，orcad和PCB editer就可以正常使用了。
再来打开PADS9.1 LAYOUT发现sddflowid.dll 缺少无法启动，再回到Path变量下更改变量值，添加9.1目录下的“sddflowid.dll”路径“D:\MentorGraphics\9.1PADS\SDD_ADDINS\3D_PCB_Viewer\win32\bin;D:\MentorGraphics\9.1PADS\SDD_HOME\common\win32\lib;”。
到目前为止我的Path变量值内容如下：
“C:\MentorGraphics\9.5PADS\SDD_HOME\common\win32\bin;C:\MentorGraphics\9.5PADS\SDD_HOME\common\win32\lib;%MGC_HOME%\bin;%MGC_HOME%\lib;%SystemRoot%\system32;%SystemRoot%;%SystemRoot%\System32\Wbem;%SYSTEMROOT%\System32\WindowsPowerShell\v1.0\;C:\Program Files\Common Files\Thunder Network\KanKan\Codecs;%CDSROOT%/tools/pcb/bin;%CDSROOT%/tools/Capture;%CDSROOT%/tools/bin;%CDSROOT%/tools/jre/bin;%CDSROOT%/tools/fet/bin;%CDSROOT%/tools/specctra/bin;%CDSROOT%/tools/libutil/bin;D:\MentorGraphics\9.1PADS\SDD_ADDINS\3D_PCB_Viewer\win32\bin;D:\MentorGraphics\9.1PADS\SDD_HOME\common\win32\lib;”
这样，PADS9.1就能打开了，但是发现缺少license，只能是demo模式运行。
此时，重新修改打开环境变量窗口，找到变量“MGLS_LICENSE_FILE”，在变量值一栏只看到“c:\flexlm\License.dat”，在其后添加PADS9.1原有license的路径，我的是“D:\MentorGraphics\9.1PADS\LICENSE.TXT”，打开PADS9.1 layout，大约需要2分钟那样时间，于是删掉“c:\flexlm\License.dat”只留下“D:\MentorGraphics\9.1PADS\LICENSE.TXT”。

。
此时两个版本PADS9.1和PADS9.5都能打开，也就是说PADS9.1和PADS9.5的license是可以共用的。
