請教幾個問題？

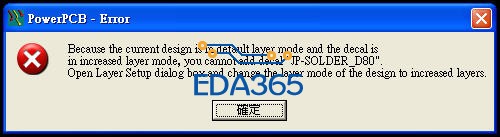

1、因為我的PCB層是設置默認層，想從設置最大層的PCB中調幾個封裝來用，又不想把我的PCB層改為最大層。目前可以將最大層的封裝保存，但實際在PCB調用時會提示下圖對話框，不知有無解決辦法?或者叫怎麼在默認層設置中調用最大層PCB上封裝使用?

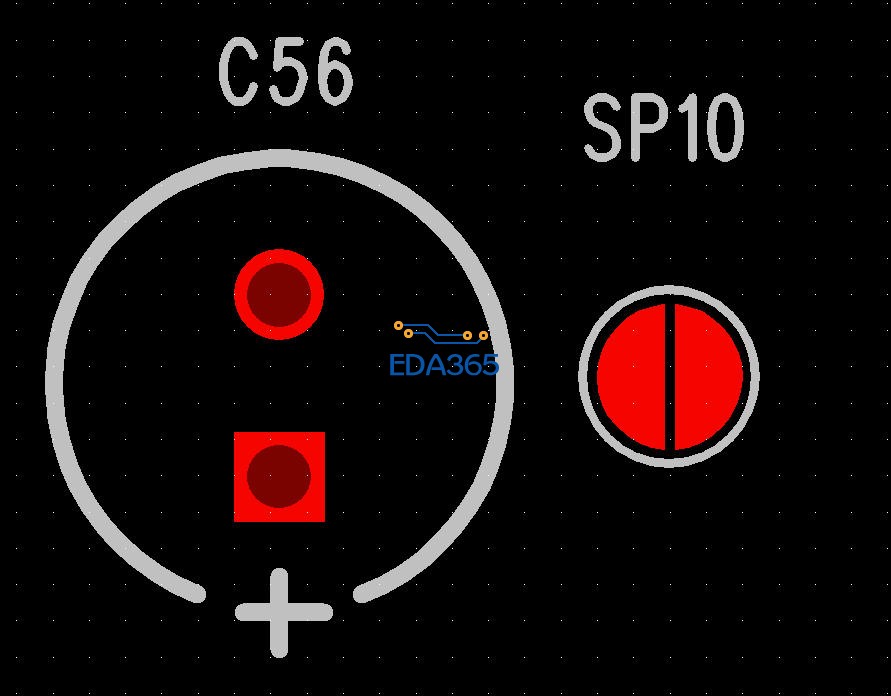

2、PADS中好像繪制弧形焊盤或弧形外框很難操作，可能是我不太會用的原因，如繪制如下2個封裝可有好的方法?

太簡單了麼?沒人理

你要把最大层的PCB板转换成默认层才可以调用PCB中的封装。（把最大层的PCB导出为3.5版本，然后导入就是默认层了，不过要注意有钻孔的封装，）

1，将原封装转成默认层就行了。按3楼的方法。
这种情况通常出现在做手机的板子上，原厂的，还有从培训中心教出来的学生都对这个封装不了解，从而连累了好多人

2，通过圆弧和拉弧即可实现。
你若需要，我可以帮你录制一个视频给你。要付费的哟

多謝小编指點，解決了！
另外我有買你的書學習。

多謝指點，可以偷懶少畫很多封裝了
