怕黏锡的做法?

时间:10-02 整理:3721RD 点击:




最近有个TO-263的封装,我自己手工建立,
但是就是无聊从LP Wizard调出TO-263封装,
先声明这个封装的3号脚的PAD比较大,

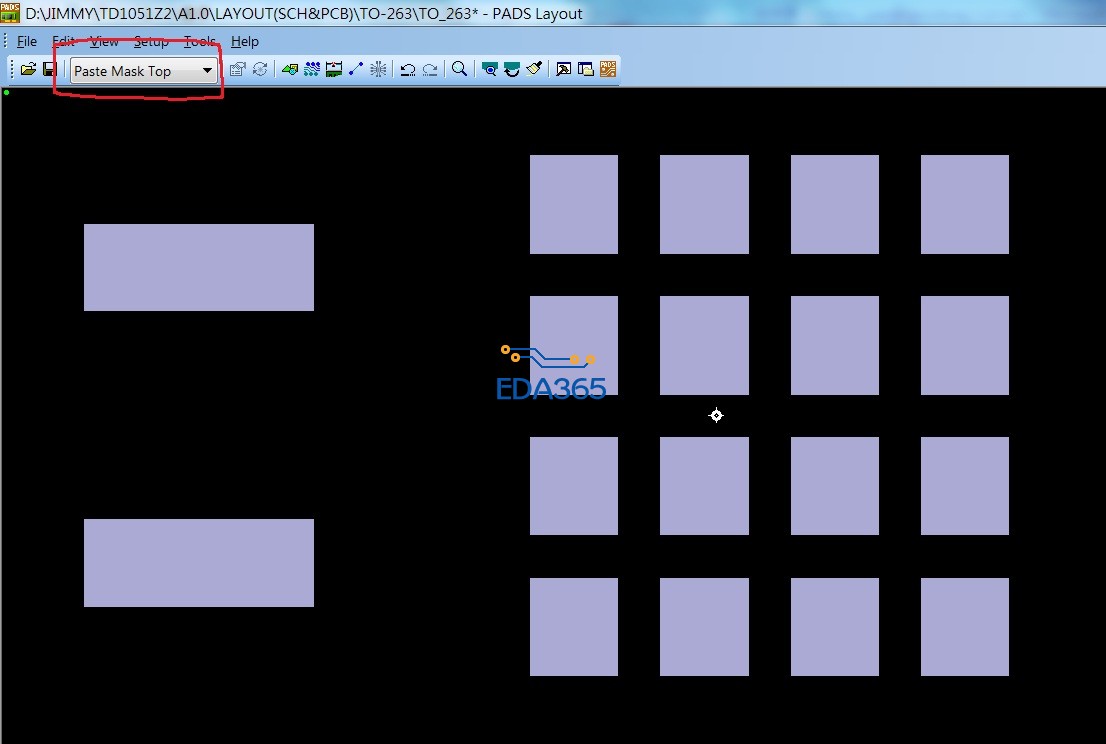

发现这个软件建立出来的Pastemask Top非常奇怪,

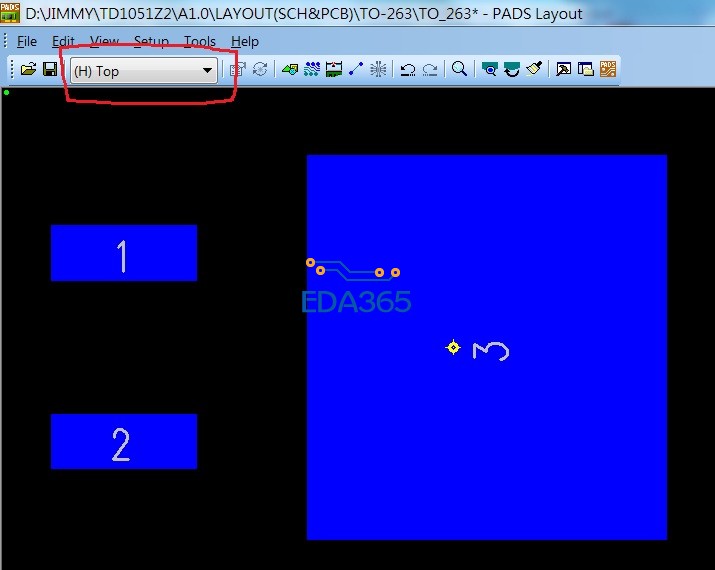

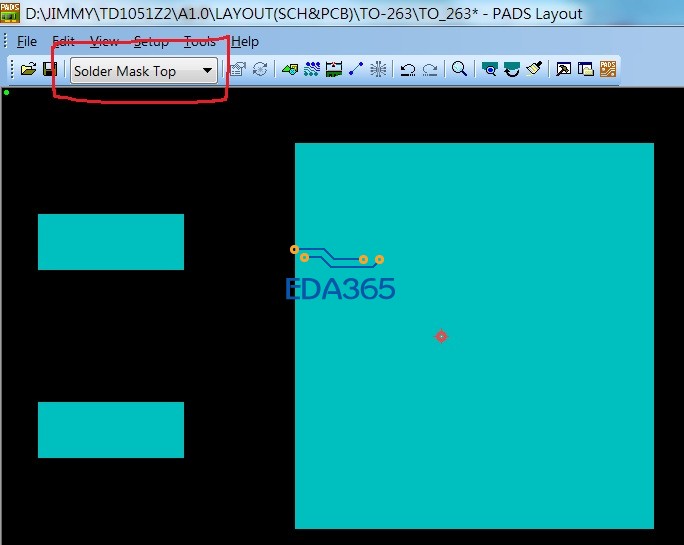

Pastemask Top与Soldermask Top在3号脚,居然不一样!
感觉做成这样,是怕让过锡炉,不会黏锡,
不知道,我的理解是否正确?
但是,大家在制作过大的PAD, 怕黏锡也会这样做吗?
各位前辈,  可否给点建议?

焊盘太大,锡膏上的太多,元件容易浮起,容易偏移,容易产生锡珠。
在之前的公司,这种焊盘开钢网的时候都会出具说明这种大焊盘需要做防锡珠处理,钢网厂就知道要做成多个小焊盘的形式。

问一下黏锡是什么现象?
个人觉得钢网修正事情应该留给焊接厂,设计师就1:1把PASTE窗开好,让厂子的人根据他们自己的工艺再修正

我的问题是  这个封装的soldermask_top和pastemask_top为何做成不一样
跟你讲的那个没关系  您没搞懂我问的

关注,一直以来钢网都这么开,有时也想过为什么,但都一闪而过

我同事是建议soldermask_top和soldermask_bottom做成一样  把线路图的三号脚,  拆成3~18,  然后三号脚会有16个PAD,但是 我觉得他的方法好麻烦,还是觉得 建立我上面的图 那种封装比较好  唉

开得太大  中间会堆一堆锡的

谢谢大家的指教
我心里大概有个底
