4层板,电源层可以划分为VCC+ GND不?

时间:10-02 整理:3721RD 点击:
遇到一个纠结的问题,4层小板子,top层放主芯片,2层是GND,3层VCC,BOT层有部分RF器件。

RF部分元器件多,top没摆下,拉到bot走。
听说RF参考VCC3效果不好,是哪里不好?如果把电源层分一块给GND,会不会有不好的影响?以前没这样干过,心里没底,求大神解答!

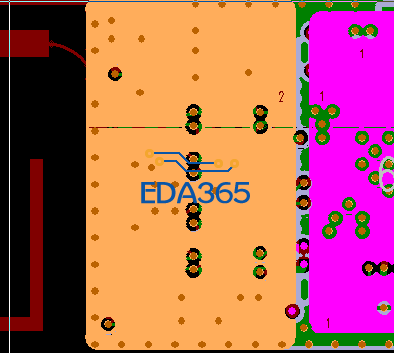

如图,左边的我分为GND,右边的是3.3V。


没有问题,大胆的做吧。

没得问题!这样更好!
