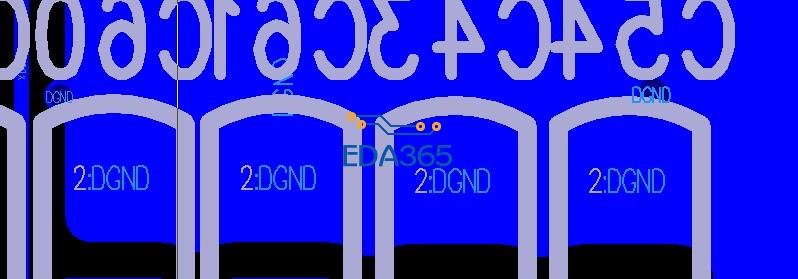

GND铺铜问题

咦?怎么没有看到图片

shape-global dynamic parameters里thermal relief connects下面有选择，自己可以试下每一种的不同。

额。shape在哪儿- -是select shape然后去选铜皮么?

如果你只想修这一块铜片就select shape，单击这块shape,然后右键parameters...；如果整板的话，就选菜单栏上的shape，然后...如上面所说...

可是菜单栏上没看到有shape呀。

楼 上说的是ALLEGRO。小编是PADS

ctrl+enter打开options
在thermals中可以设置。这里的设置对copper pour铺的铜有效，copper的不行。

:P:P:P

:):):):)哈哈 挺好的 呵呵

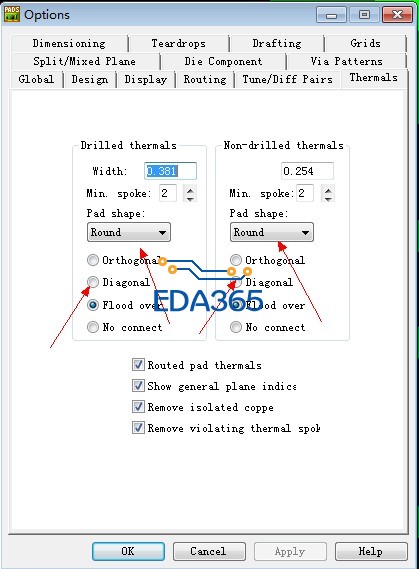

很初级的问题啊，如图，明白了啊?

在里面选择去，那种类型的孔，选择什么样的覆铜类型，自己探索去

受教了~~~
