单线图介绍

在设计方案中可以画单线代表多个连接。相应地，也可以布置一个符号以代替同一种类型的多个符号。
可以在三个地方指定一条线或一个符号代表多条线或多个符号，这就是信号名，连接点名和
符号名。
单线图和清单
这些线和符号可以自动在设计方案的清单中作为完整的元件列出来。这样产生的清单和用普
通的绘图产生的清单是一样的。

单线图中的信号名
举一个例子，用单线画出信号 L1，L2 和L3。
如图 2 中，只需为信号分配信号名L1，L2，L3。

在符号 K1中，接触器左边的连接名为1，表明
它连接到 L1。
接触器中间的连接名为 3，表明它连接到L2。
因为 L2是信号名中的第二个信号。
相应地，连接名 5 被连接到L3。
单线图中的连接名

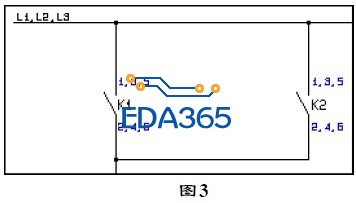

在图 3 中，原来的符号K1 被一个符
号代替，只显示出一对触点。
但是，K1 的三对连接点名表明，符
号代表了有三对触点的元件。
因此，连接名同样表示了和原来的
三线图一样的连接。
单线图中的符号名

用同样的方法，为一个符号分配名称 Q1，Q2，Q3，
可以使一个符号代表三个或更多同一类型的符号。右边的图中显示了两种不同的绘图方法，但是表示
的意义是一样的。

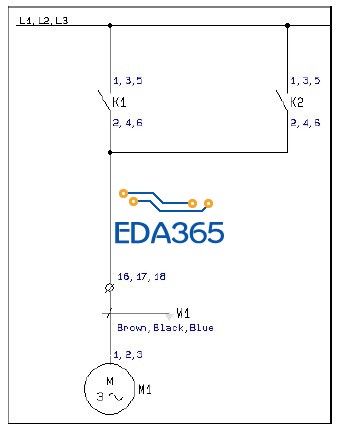

用单线图画出设计方案Eldemo
使用单线画图，则设计方案eldemo中的主回路图
可以如下图所示：
