route中加孔和测试点的问题

时间:10-02 整理:3721RD 点击:

所有的操作都在route中。打电源孔地孔都是用ctrl+鼠标左键。走线换层用Shift+鼠标左键。

现在同样还是在route中,Shift+鼠标左键打出来的就是过孔。打电源孔地孔都是用ctrl+鼠标左键打出来是测试点,我想了很久,不知道哪里可以改过来?
求高手指点!

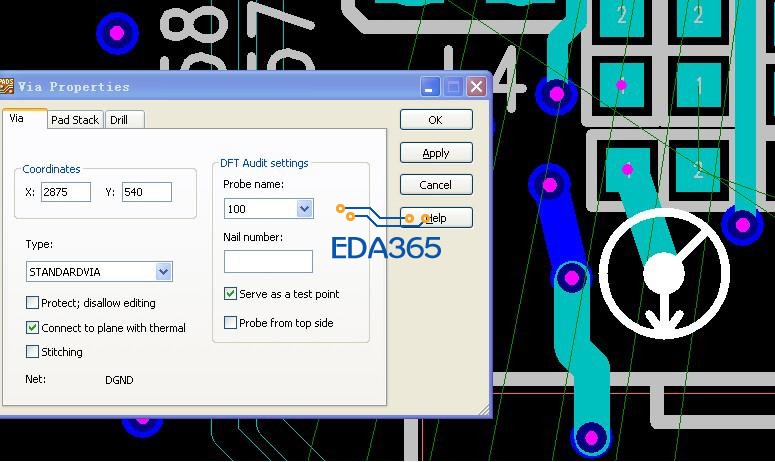

打好的过孔的属性是

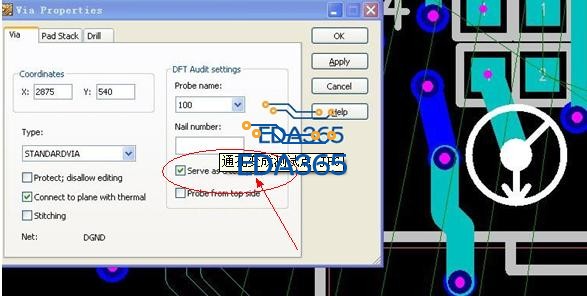

看图,把红圈中勾去掉。就OK了


你这是把测试点变成孔。我压根就不想打出这种做测试点的孔!

E, 结束过孔模式

解决了!是我一个小马虎!
