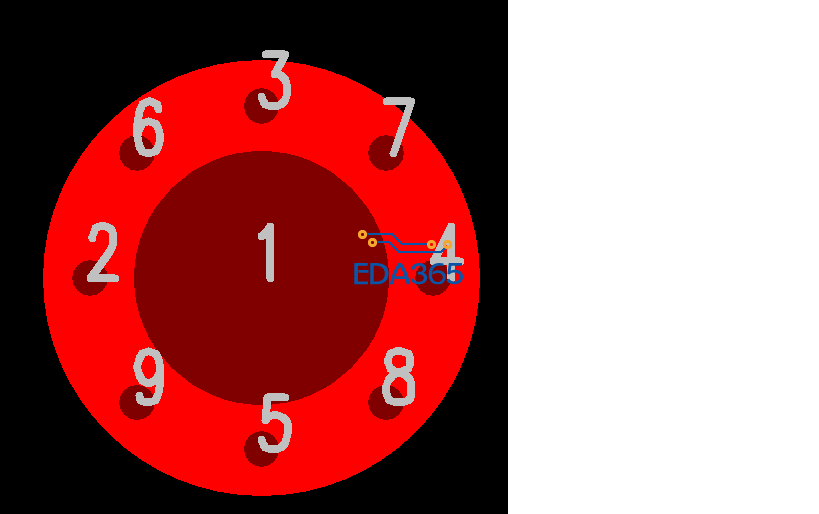

这个怎么做出来？

放的过孔

都是焊盘

做封装时放的过孔

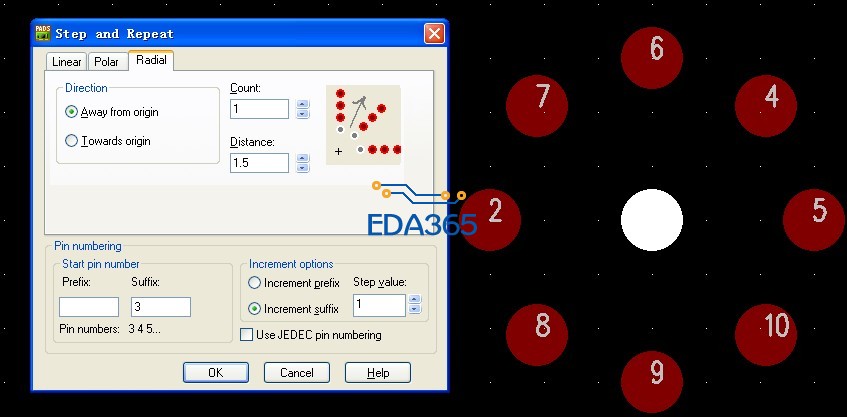

1.在畫封裝時，先設置PAD2的座標為(x,0)；
2.選中PAD2，右鍵選擇Step and Repeat--Polar--選擇方向為逆時針，將右邊的Lock欄中的Angle設置為45度后鎖定，設置Count為8，Angle range為360即可。
C:\Documents and Settings\nanying.zhu\Desktop

多谢

谢谢，学习了。

thanks for sharing this information
