走圆弧线

在现在的一些电路设计中。由于考虑到EMI的一些设计，一般要求时钟线走线平滑。也就是拐角是圆弧。在PROTEL99里走圆弧线很好做，走出来的线感觉也好看。但在PADS中，只有在走线时Add Arc，但这种走法，很难控制角度。走出的线就不好。不知各位高手有没有高招?请指教！

现在就是不要有拐角就像这样，这是Protel99走的圆弧线。看上去很好，也好走线，

但PADS里这样走线就不好走。不知道各位高手。有没有好的办法呀?能走出同样效果的线呀?请各位高手帮忙呀

先 走 直 角 再 倒 成 弧

先走直角再圆弧，走线就感觉繁琐。不过好像也没别的好办法。谢谢各位啦！

按AA后拉出大概方向,然后再点右键选择加圆弧,好象好点.
走多了凭感觉走也挺好的.
呵呵！

这个方法不错！

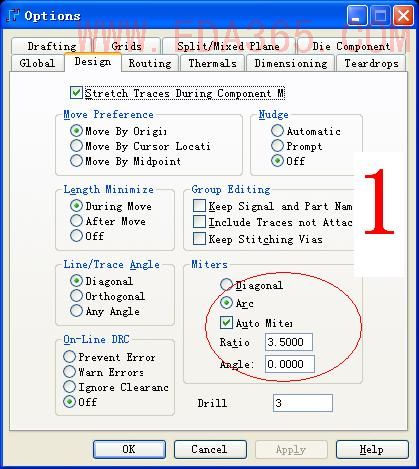

还有一个方法是添加milter.
但是好像只能对某一角度的线进行添加.

你这方法好像只是针对画2D线才有用的吧！

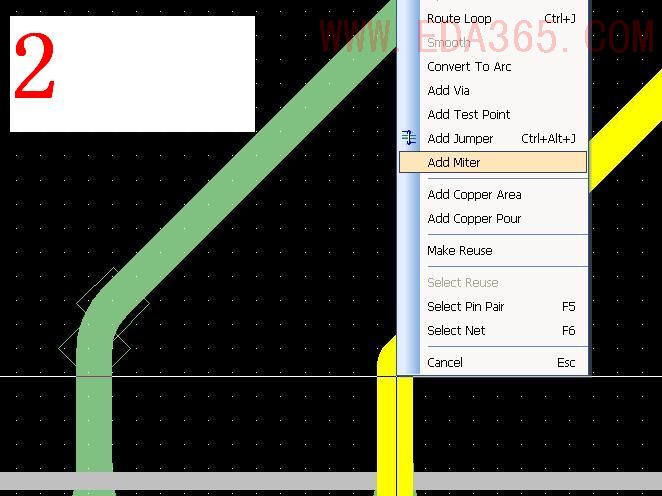

不知道这种效果是否是小编想要的

新手学习中

对走线也一样有用的，可以自定义需要拐圆弧的角度

新手学习

这个是怎么走c出效果?

路过

走的漂亮。
