請問如何把 Via 設為有綠油遮上？

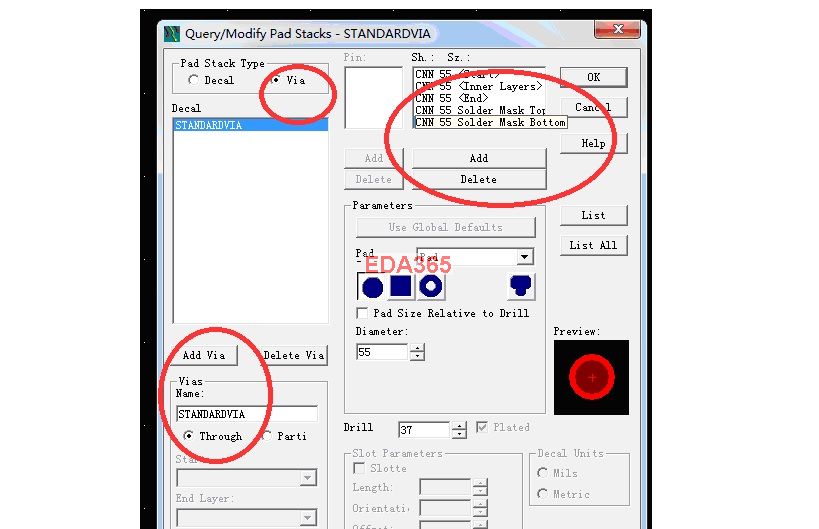

这个很简单，在PADS PCB里面选择Setup>pad stacks,再选择pad stack type 为Via
然后选择Add Via,命名为standdardvia.然后再在右边选择Add>Solder mask Top 和Solder mask Bottom.
如果你要使Top面被绿油遮住，你就Delete掉Solder mask top 这一层，要使Bottom面被绿油遮住就Delete掉Solder Mask Bottom 这一层。
这样你出GERBER的时候，就是你想要的效果 ，你可以到CAM350里面去检查。
这样PCB vender就不会给你做错了。
前提是要出正片。

Via本来就有绿油盖在上面啊，你还设什么?

不好意思 ！ 我是指把 Via 的孔用綠油遮上。
Via 的面要開綠油，上錫，放零件。
Via 的底要全部用綠油遮上，包括 Via 孔。
Thanks

直接给做pcb的厂家注明：过孔塞绿油  他就知道了。如果要开窗，就给他说过孔要开窗……

这个在PADS里我还真不知如何操作，不过，在阿里狗里可以很方便的分分钟可以搞定了。
至于跟板厂说，注明的方法不可靠，到时做错了，他一句：你文件就是这样的啊。不会负责的。

你在做孔时加一阻焊层不就可以了。

明白了。謝謝！

学习了。
前提是要出正片。这个是什么意思?有图片可以参考吗?

我们平时看到的电路板，有一层绿色的东西，那就是阻焊层（Solder Mask).你仔细观察，元件的焊盘上的锡是露出来的，没有阻焊绿油盖在上面。

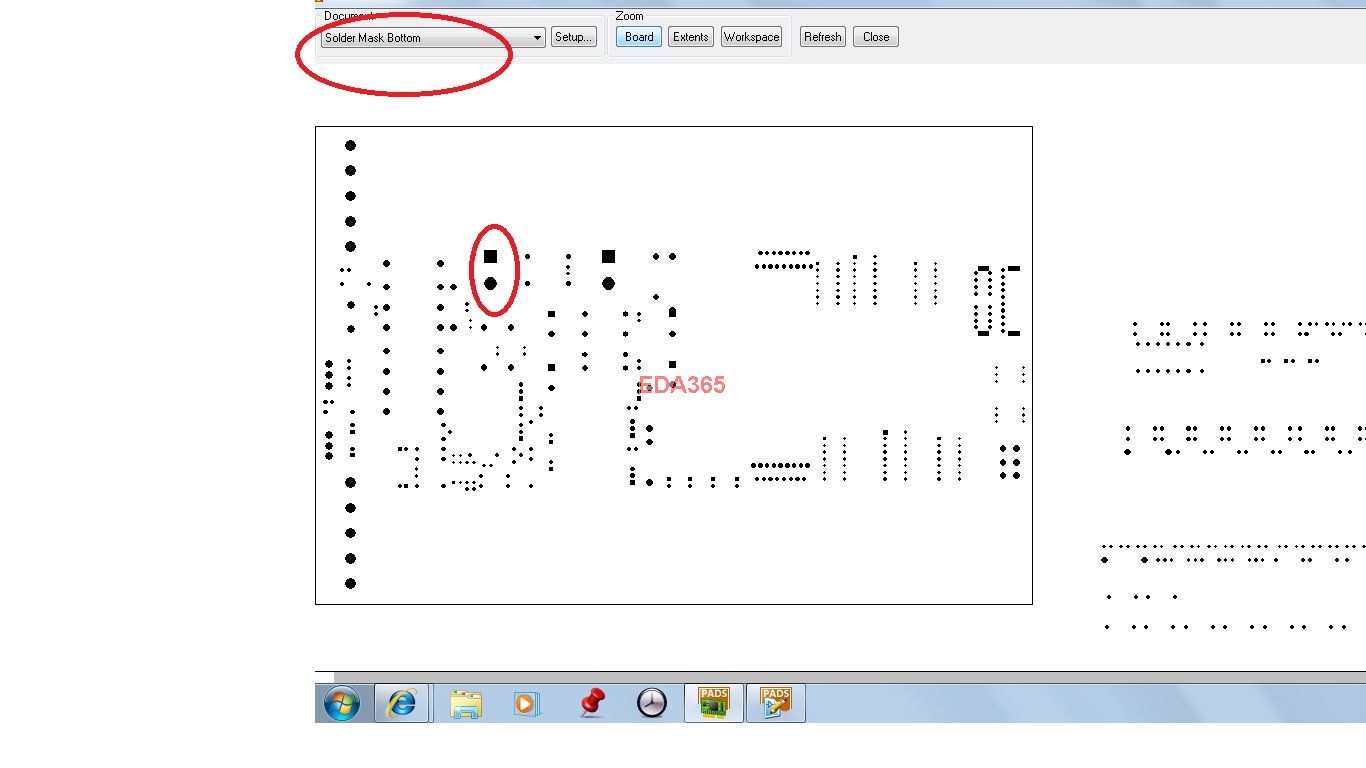

    我们在出Gerber的时候，Gerber里面那个焊盘就显示为一个点（如图).这是在PADS Layout的CAM设置里的Preview，这一层gerber的意思是告诉制板厂有黑点的地方不盖绿油，没有黑点的地方全部用绿油盖上。这样出出来的gerber就是我们常说的正片。如果出负片就是反过来，图上白色的地方要变为黑色，黑色的地方变为白色，其意思都是相同的，就是焊盘不盖绿油，其他的全盖上。

顶楼上，很形象

学习了

小编犀利

Gery,謝謝分享

这个我要研究一下，高手在民间啊
