PCB DECAL保存进元件库的一个问题

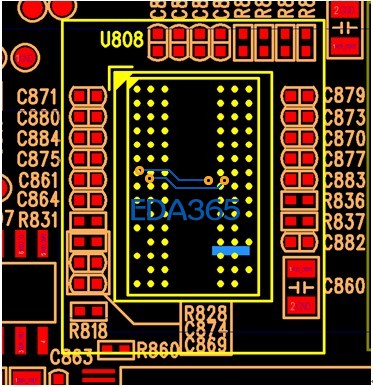

如下图这样的一个PCB DECAL，想保存进元件库，选中右击，选Save to Library；

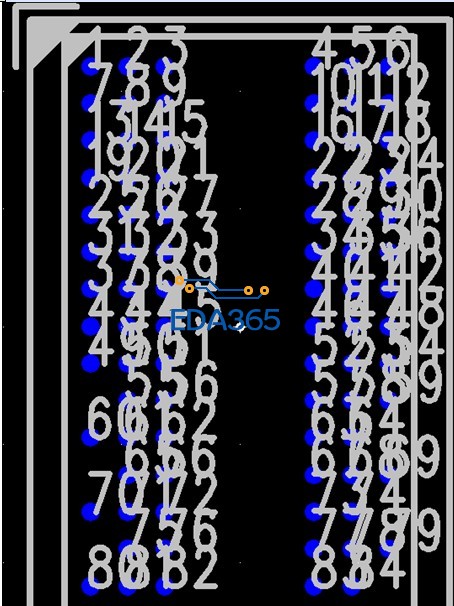

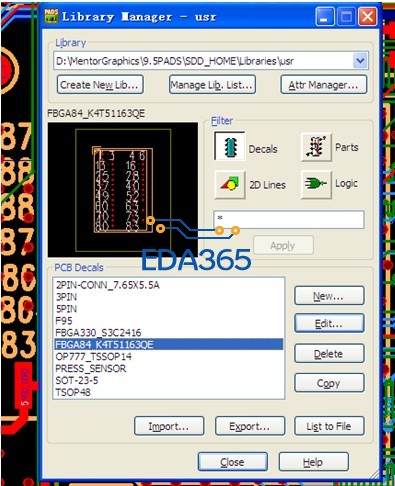

通过Library Manager打开刚才保存的DECAL，发现它的引脚是全部以数字命名的。而在原理图里面是以字母加数字的方式保存的，这样原理图与PCB的引脚就对不上。

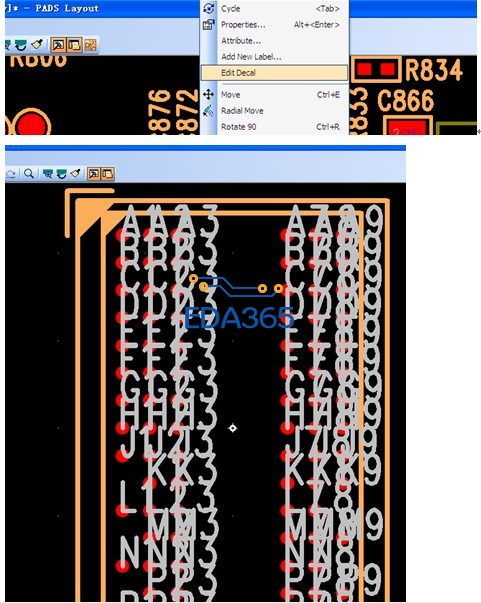

用另一种方法：右击元件后，选中Edit Decal进入编辑界面，这时候的引脚已经是以字母加数字的方式命名，保存。

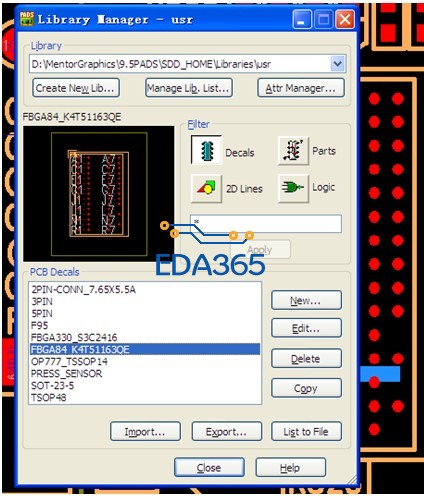

这时候再打开，正常，与原理图能一一对应。

这是什么情况啊，请大家赐教，谢谢！

你把PCB封装的管脚编号和原理图CAE封装的管脚编号改成一致就行！

我拿到的是别人的原理图和PCB，两个地方的管脚都是用字母加数字的方式编号的。

你可以研究一下 管脚映射功能。
能够解决你的问题

一般选择第一种后，要进PCB封装，另存为一下，编辑一下元件（有原理图的话）一般是不会有问题的，第一种你保存的实际上是封装而已，但是我们用的时候是用元件
