Padslayout中如何一次性整体更改part outline width?

时间:10-02 整理:3721RD 点击:
如题,比如将不同宽度0.127,0.254,0.1778mm统一更改为0.127mm的丝印宽度,全选components后在properties中不能修改?有没有其它快捷的办法? 谢谢


我不知道,正在学

自己顶下


先设置

设置

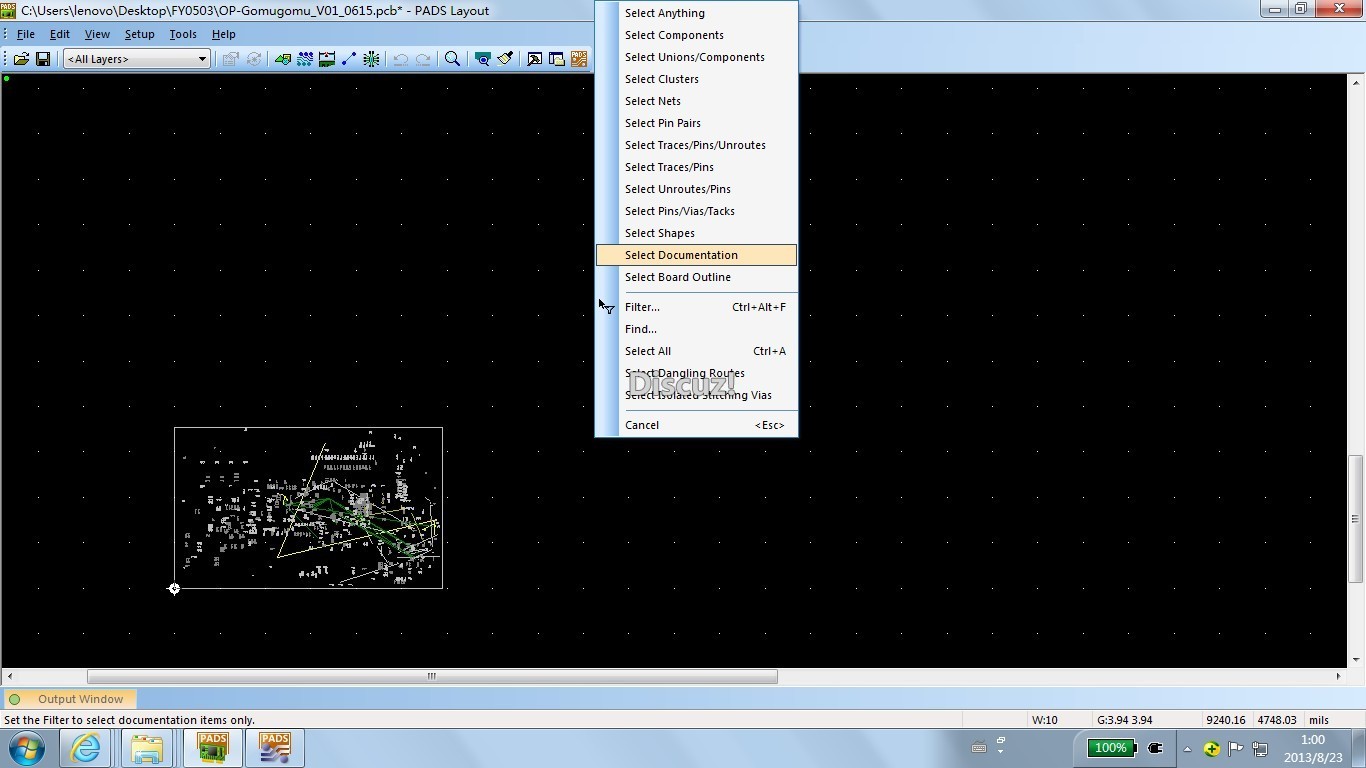

右键选择DOCUMENTATION

右键选择


框选所有,右键选择属性
在SIZE和Line Width填入要设置的值即可

框选

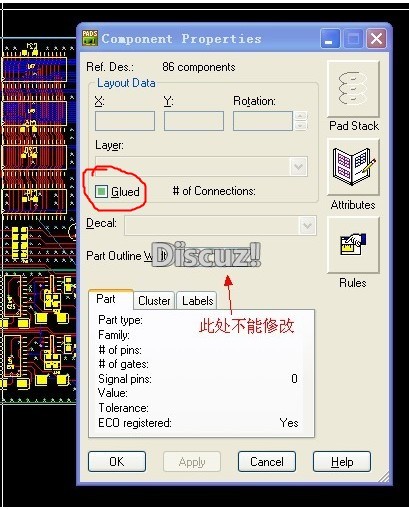

把这去掉

正解。来自: Android客户端

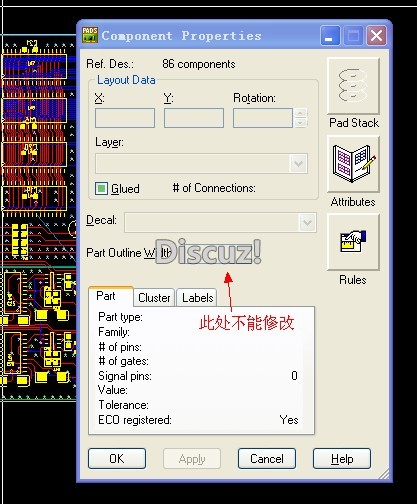

回楼上,把glued去掉,part outline width后面仍然是反灰,不能做任何修改。请哪位高手自己尝试下,贴个图上来看下,有图有真相。

回 lxbdi ,你那是修改元件序号的。不过还是要谢谢你。

右键选择元器件,ctrl+a全选后,右键属性,将PART OUTLINE WIDTH改动就OK了。

那只能上文件来看看了.

只能一类一类的改。

找到pcb上的reuse type,然后break,再用上述方法整体修改OK。这样看来在pcb设计中如果引用的reuse不及时break,将会有很多想不到的问题. 上次也是reuse没有break,造成走线困难。
是否可以这样认为,本人pads新手
