这两个PCB封装图有点难？

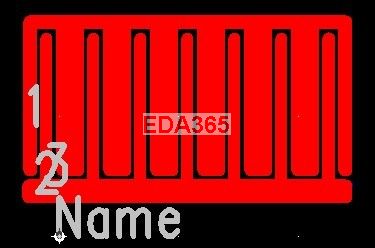

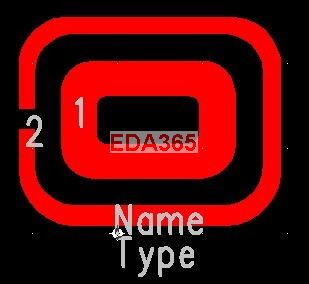

请问怎么在PCB 封装里面画这两个图：
能不能在CAD里画好，再导入到PCB 封装里，我曾试过在CAD里画好，导入到PCB里的时候，如下图
导入的CAD线条为丝印线，能把它们转换成焊盘吗?或则怎么添加焊盘?请赐教，不胜感激！谢谢！

做一个小焊盘,然后画铜皮,关联到这个焊盘就可以了.

楼上正解，就是个异形焊盘嘛

谢谢！
还有另一种方法，就是用CAD把形状画出来，然后导入到PCB封装里面，再合并成焊盘也行！

CAD导进去，然后设成cooper，再关联到焊盘！

比较浪费时间，难应该不难

二楼说的对

1.用CAD画好外形
2.导入，照着CAD画铜
3.天加焊盘
4.关连铜片

直接用CAD画好图形再导入，是好不要在PADS里面搞比较复杂的2D图形。毕竟画图还是CAD的强项。

这种异形焊盘是否要另外加阻焊

在PADS中做不规则的图形也很好画。
