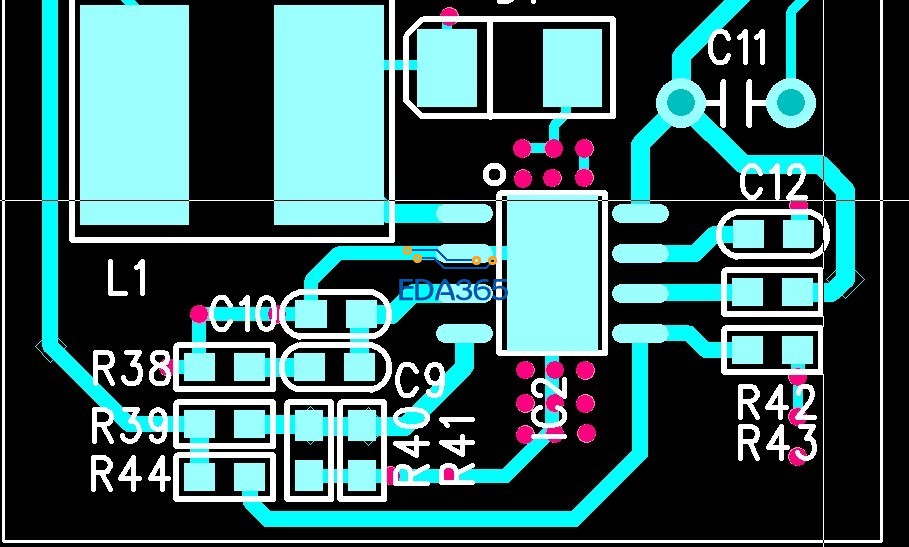

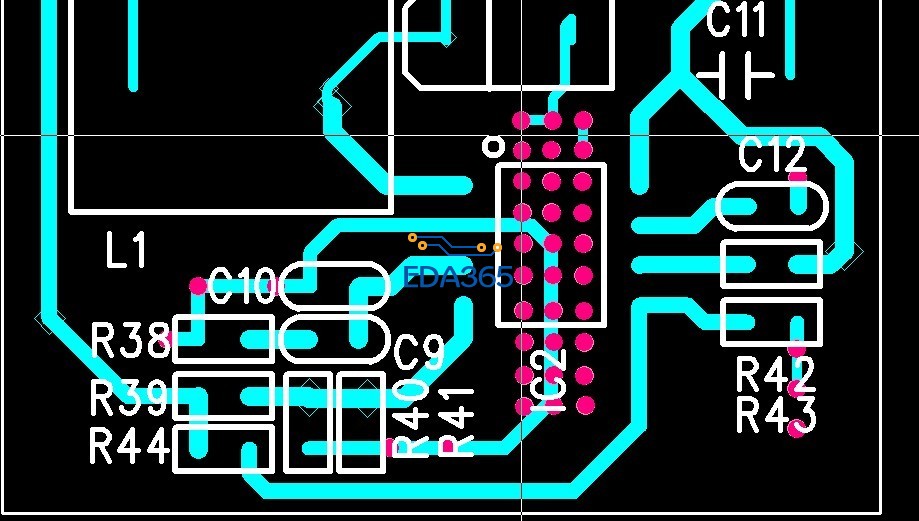

PCB中，降压IC 需要散热，要放一些过孔，如图，是怎实现的呢？

我把PAD不显示，然后复制放置，可是手工放置的不均匀，有没有什么命令可以放置比如3*6这样阵列的方法呢?

有自动打过孔功能的。不记得是什么设置了。自己慢慢摸索去吧

设置栅格。比如，你的丝印宽5，你就设置格点为1，然后就每排放三个孔。

设置栅格啊，画图时要灵活运用栅格

谢谢哈

我也很想知道这个问题，嘻嘻

先设置显示栅格GD，看到如果间距和位置合适，就把设计栅格也设置成相同的G，接下来就是在可见的栅格点上放过孔的事了。

嗯嗯   谢谢了。
