关于PADS 07 router画差分线、蛇形线遇到的一些问题，请教各位大师
1、差分线要求同组的Data+、Data-接近等长，那么不同Data之间，如遇到同时存在 D0、D1、D2等数据组时，它们之间有等长的限制吗?CLK信号与Data信号需要等长吗?
2、差分线讲究等长、等距，那么哪一个更重要呢?
3、差分线需要等长，实际布线中很难完全等长，那么接近等长的百分比范围是多少呢?
4、差分线之间是不是一定需要铺地呢?如果要铺地，铺地的多少与差分线长短有没有要求?
5、Pads 07 router走普通线时可以走弧形线吗?走蛇形线时可以走弧形线吗?
6、不同组的data差分线、蛇形线能走在不同层吗?
7、同组差分线走蛇形线AP、GAP可以不一致吗?不同组差分线走蛇形线AP、GAP可以不一致吗?
8、在Pads 07 router中有没有与Pads07 layout一样的量测距离的菜单?
9、过孔最小的尺寸可以是多少，CLK、Data线最细可以到多少?
10、差分线需要走过孔的话可以靠近输入端或输出端吗?
11、有较好的pads07 router教程吗（比思和茂积的就不需要了），最好有菜单作用详解的那种，有的话麻烦发邮箱 510849177@qq.com（有比较好的视频教程最好）谢谢！O(∩_∩)O~
12、大家有遇到过pads07 router画着画着鼠标没了，以及spreadsheet 只能选中，无法操作的奇怪现象吗?
我也有这样的疑问哎，还有人回答下啊，知道一两条的也行啊
1、差分线要求同组的Data+、Data-接近等长，那么不同Data之间，如遇到同时存在 D0、D1、D2等数据组时，它们之间有等长的限制吗?CLK信号与Data信号需要等长吗?
这个都有关系的，看芯片资料！
2、差分线讲究等长、等距，那么哪一个更重要呢?
等长更重要
3、差分线需要等长，实际布线中很难完全等长，那么接近等长的百分比范围是多少呢?
用蛇形线校准。
4、差分线之间是不是一定需要铺地呢?如果要铺地，铺地的多少与差分线长短有没有要求?
没听说过，请再好好理解一下差分的好处。
5、Pads 07 router走普通线时可以走弧形线吗?走蛇形线时可以走弧形线吗?
可以走弧形线，但这样在小区域走线时会带来麻烦。一般是走好后，再统一处理。
6、不同组的data差分线、蛇形线能走在不同层吗?
可以
7、同组差分线走蛇形线AP、GAP可以不一致吗?不同组差分线走蛇形线AP、GAP可以不一致吗
当然可以
8、在Pads 07 router中有没有与Pads07 layout一样的量测距离的菜单?
这个好像没有。
9、过孔最小的尺寸可以是多少，CLK、Data线最细可以到多少?
过孔要看制版厂的加工要求。CLK data 的粗细要看阻抗的要求，和板的厚度。一般情况是板子越厚，线越粗。这个都是综合考虑的。
10、差分线需要走过孔的话可以靠近输入端或输出端吗?
一般靠近输出端吧，如果可以的话。有终端电阻的话，最好靠近电阻放一起。
11、有较好的pads07 router教程吗（比思和茂积的就不需要了），最好有菜单作用详解的那种，有的话麻烦发邮箱 。
这个没有
差分信号，有些也称差动信号，用两根完全一样，极性相反的信号传输一路数据，依靠两根信号电平差进行判决。为了保证两根信号完全一致，在布线时要保持并行，线宽、线间距保持不变。
关于第四点，应该是差分线要临近底层走线，不要跨分割。
关于第3点：差分线需要等长，实际布线中很难完全等长，那么接近等长的百分比范围是多少呢?
这个问题就要根据你的信号速率来定了。一般是速率越高，要求的等长误差也就越小。
另外，在router里，差分线长度误差做到1mil 以内是完全可操作的。
你有茂积的教程啊?可以给我发一份吗?谢谢~
可以啊 你的邮箱是多少?
非常感谢你的回答O(∩_∩)O~
非常感谢你的回答O(∩_∩)O~
我的邮箱号1550943073@qq.com.谢谢啦~~
1、差分线要求同组的Data+、Data-接近等长，那么不同Data之间，如遇到同时存在 D0、D1、D2等数据组时，它们之间有等长的限制吗?CLK信号与Data信号需要等长吗?
jimmy答：
a,有等长的要求，需要查阅相关器件的datasheet.
b,data信号参照clk信号的长度来控制等长
2、差分线讲究等长、等距，那么哪一个更重要呢?
jimmy答：
尽量满足两者，如果情况特殊：等长>等距。等长可以满足时序，等距可以满足阻抗匹配。
差分线通常要不耦合处进行绕线补长，所以不耦合处可以接受做不到等距。
3、差分线需要等长，实际布线中很难完全等长，那么接近等长的百分比范围是多少呢?
jimmy答：一对之间的误差不要超过5mil
4、差分线之间是不是一定需要铺地呢?如果要铺地，铺地的多少与差分线长短有没有要求?
jimmy答：
a,最好是两对差分组之间有地线隔离，地线的线宽最好能达到18mil,地线离被包的差分线的距离要做到10mil以上。而且包地线上要每隔100mil左右打GND过孔。
b,一直包到差分线的首尾
5、Pads 07 router走普通线时可以走弧形线吗?走蛇形线时可以走弧形线吗?
jimmy答：
a,可以。
b,不可以,pads9.0以上版本可以
6、不同组的data差分线、蛇形线能走在不同层吗?
jimmy答：
尽量布在同一层。如果情况特殊，可以走在不同层，但是与同一层其他组的信号线要保证4W或以上的距离
7、同组差分线走蛇形线AP、GAP可以不一致吗?不同组差分线走蛇形线AP、GAP可以不一致吗?
jimmy答：
a,同组差分线走蛇形线AP、GAP可以不一致.推荐尽量一致，这样布线比较美观。
b,不同组的差分线同理.
8、在Pads 07 router中有没有与Pads07 layout一样的量测距离的菜单
jimmy答：没有
9、过孔最小的尺寸可以是多少，CLK、Data线最细可以到多少?
jimmy答：
过孔最小的尺寸:机械孔的横纵比为8:1(8:1为国内大多数板厂比较成熟的工艺），即1.6mm板厚最小孔为0.2mm.
CLK、Data线最细需要根据BGA的pitch来决定，通常0.5mm pitch的BGA，可以走3mil线宽。
目前BGA采用0.8mm,1.0mm间距的比较多，应该采用5mil及以上的线宽，同时需要控制特性阻抗。
10、差分线需要走过孔的话可以靠近输入端或输出端吗?
jimmy答：可以。
11、有较好的pads07 router教程吗（比思和茂积的就不需要了），最好有菜单作用详解的那种，有的话麻烦发邮箱 510849177@qq.com（有比较好的视频教程最好）谢谢！
jimmy答：请使用pads9.5中文版，你要的全在这个版本中。
12、大家有遇到过pads07 router画着画着鼠标没了，以及spreadsheet 只能选中，无法操作的奇怪现象吗?
jimmy答：请确认你的版本是否为pads2007sp1,这是一个bug最严重的版本，可以更新为pads2007sp4或更高版本。
非常感谢您的回答，请问我如何查看pads的版本，又如何升级为更高的版本呢?谢谢！

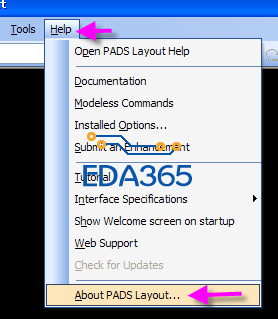

1,版本查看
2,安装高版本的pads
你有茂积的教程啊?可以给我发一份吗?谢谢~
同求茂积的教程， EMAIL 260519741@qq.com 谢谢！
