6层板怎么设置孔

第一次用PADS。很多东西都不会。
现在画好一个6层板，有通孔，4-6，5-6的盲孔。不知道怎么出钻孔层?请高人指点

不知道你用的是什么软件，我用pads，在cam里添加drill层就可以了

高手 第一次做板 就設置盲孔
小弟做了好幾片 目前還是不大會盲孔

就是用的PADS啊！

看看比思電子如何出CAM
有問題可以請教Jimmy

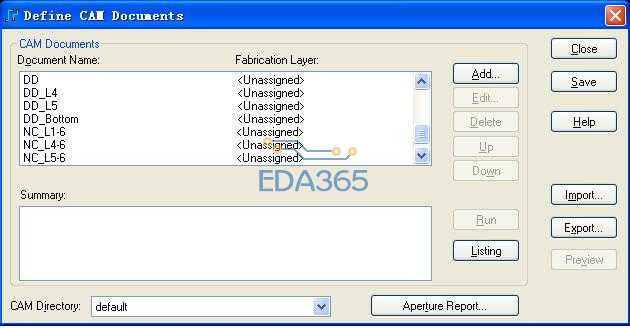

如果没有1-2,5-6盲孔的话，需要再出三份drill drawing和三份NC层
三份drill drawing分别是：通孔，4-6,5-6
三份NC层同理。

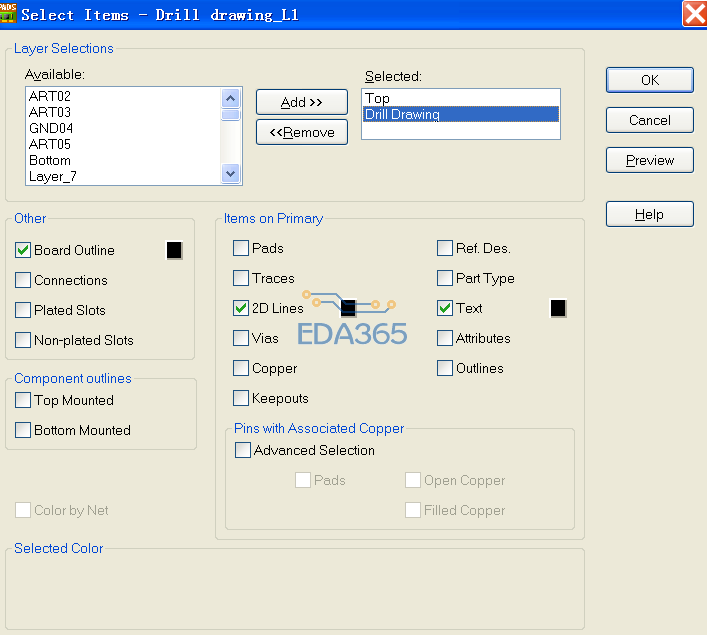

通孔的drill drawing层设置如下：

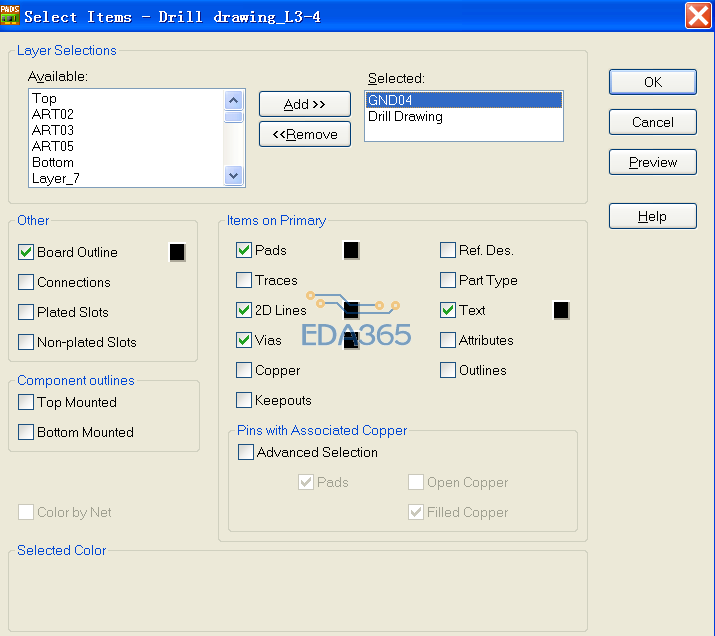

4-6层的drill drawing层设置如下：

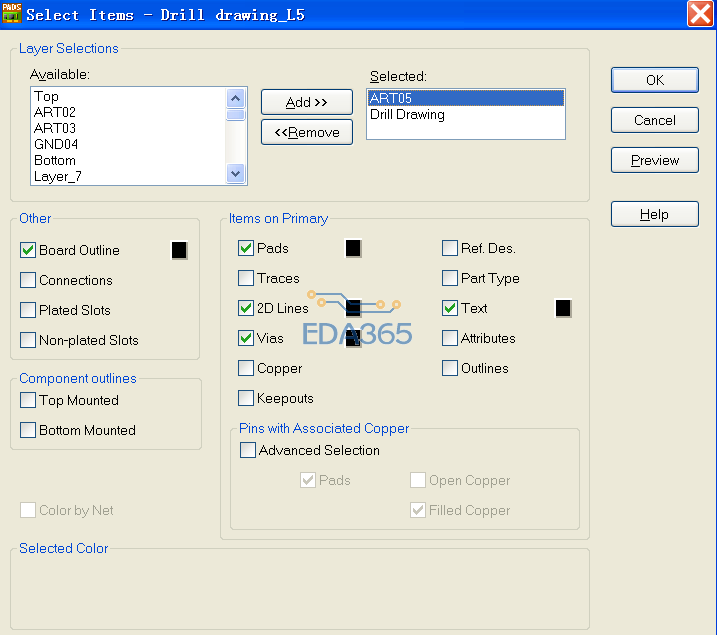

5-6的drill drawing层设置如下：

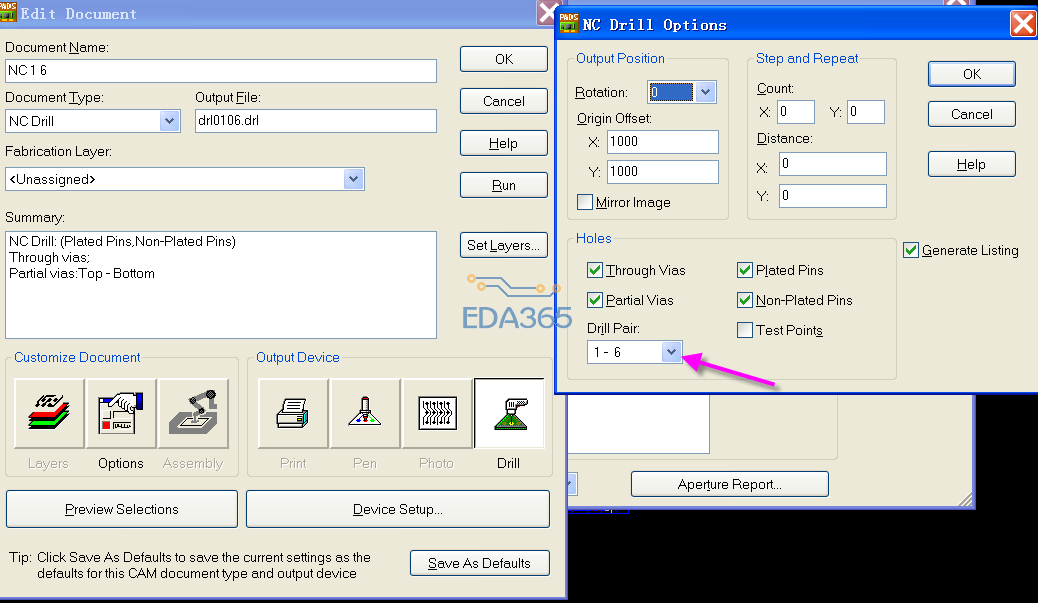

通孔的NC层：

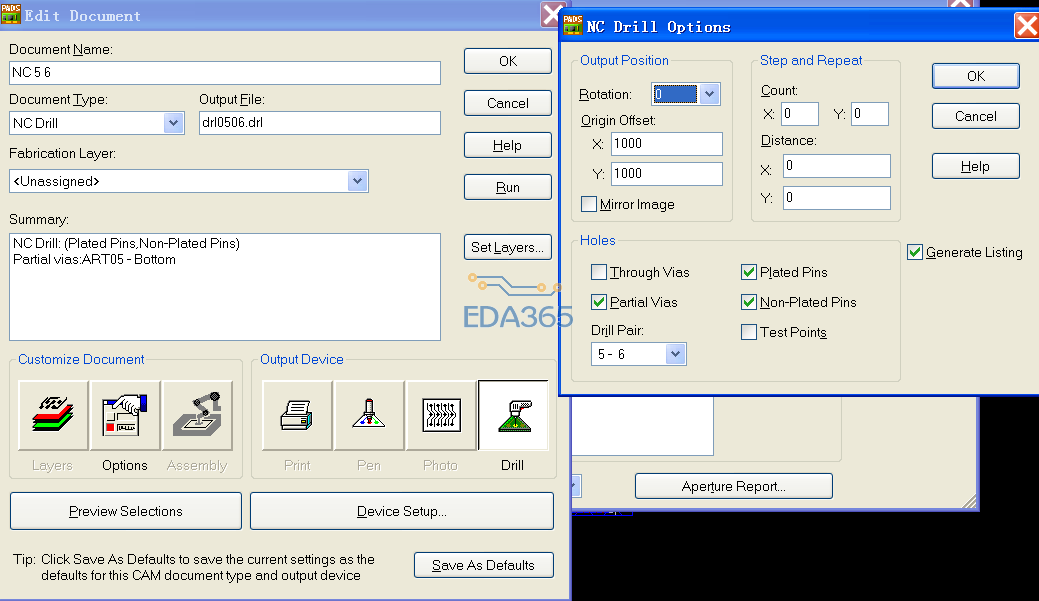

5-6的NC层：

4-6的NC层：

详细图文教程：http://www.eda365.com/forum.php? ... mp;extra=#pid588840

这里是设置的钻孔图吗?

受教了！谢谢jimmy

够详细  受教了！

谢谢Jimmy

不错，做个记号以后好找

不错

太棒了 版煮

谢谢Jimmy

够详细  受教了！
