请问图中屏蔽罩是怎么画出来的

时间:10-02 整理:3721RD 点击:

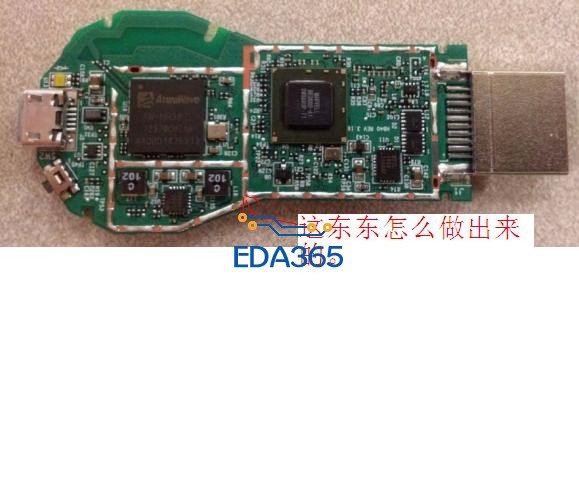

请问图中屏蔽罩是怎么画出来的。能有详细步骤和附图就非常感谢啦!


做成一个封装 用焊盘 步骤 没什么好说的了吧  应该都不难啦

在所要的层(top/bottom)用2D line 或者copper直接画出你想要的外框,然后在对应的solder mask画同样的图形就OK了。

请问是图中那样设置吗?



是这样的,
最好把阻焊也画上,方便开钢网

阻焊层网络不是接地的吗

接不接地都可以。
