请教连接到电源层和地层的过孔怎么标示

内层要设置为cam plane

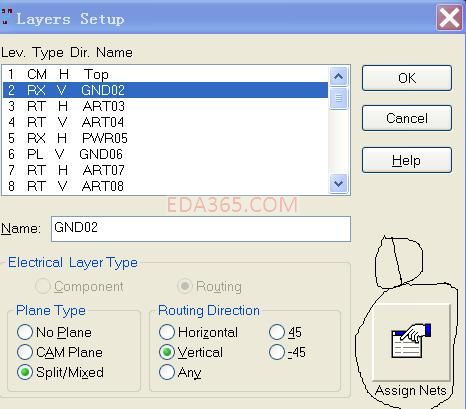

我看到 那个PCB设置的是SPLIT/MIXED啊

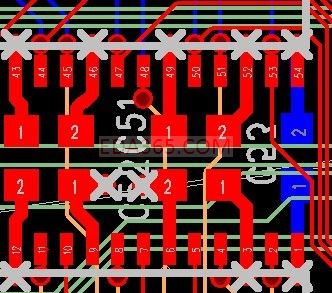

    这个“X”表示是与平面层（plane）相连,所以在CAM PLANE和SPLIT/MIXE PLANE都会显示的！

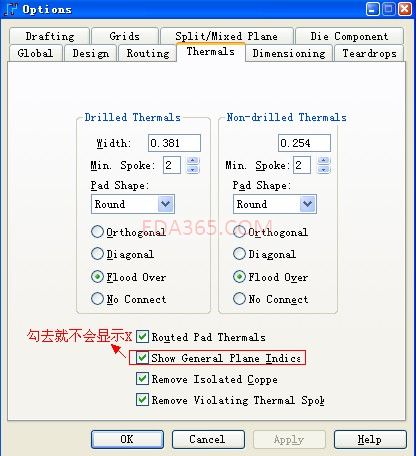

你也可以让它不显示：

    那具体是怎么操作才可以打出这样的过孔 （只要直接打孔就跟整个电源层/地层相连，不用再走线了） 是要先给电源层/地层覆铜吗

为什么我的平面层的过孔上没有 叉  我没有把显示关掉啊

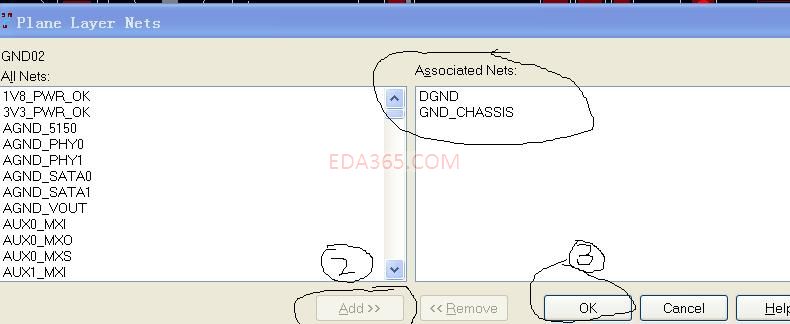

要给电源层或地层分配网络。

我分配好网络了

已解决

我的设置是和4楼说的那样的 show general plane indicate  的选项是打的勾的
也给GND层分配了GND_POWER网络
在LAYOUT中给GND_POWER网络的管脚走线
走出线 然后CTRL+鼠标左键 打出来的过孔是没有叉的
所以不知道是不是还有什么没有设置好

解决了
很不好意思
总是一些低级错误

听楼上所说的，试了一下，说得非常对

回复 lynnyunx 的帖子
请问这个是怎么设置的呢?

这个问题一直困扰着我，　听了楼上的讲解后明白了
