为什么我铺的硐是网的怎么设置

时间:10-02 整理:3721RD 点击:

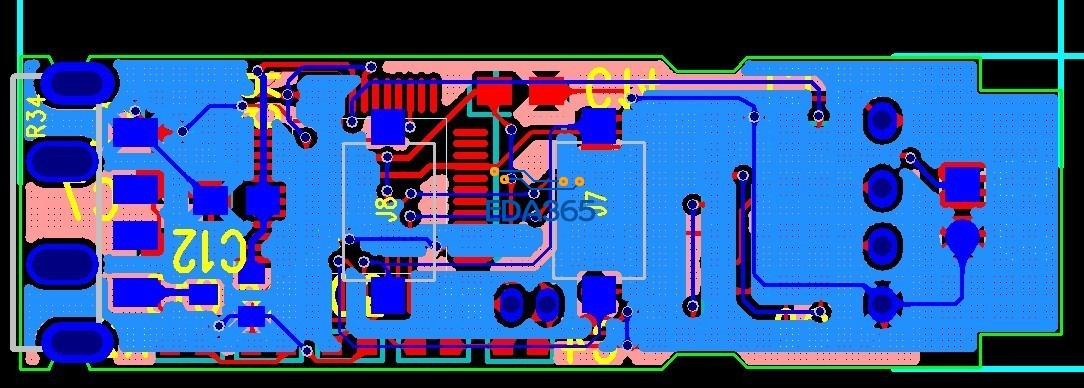

为什么我铺的硐是网的怎么设置,我是用9.5画的

都没人帮忙吗?

铜皮属性中width加大。

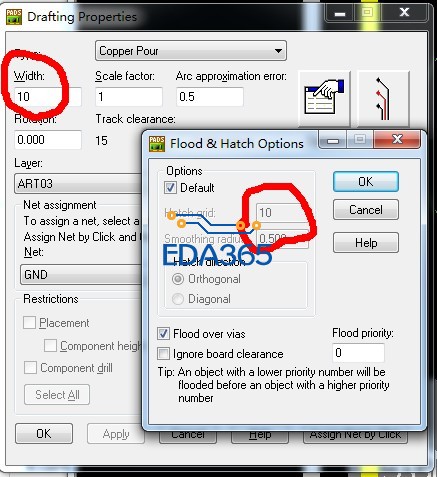

如图,width要大于hatch grid

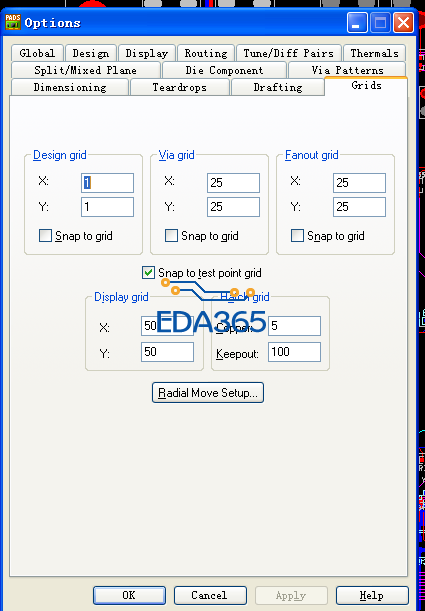

还有一种方法就是把 hatch copper grid 设小一点

把铺铜栅格弄小  就不是网状了

正解!

5楼说的可以解决小编的问题
