差分线出线方式求解？

自己走线的

DRP打开自己走出来的了

极有可能是加泪滴

不是说的泪滴，是两条线从焊盘内才出现角度方式

加泪滴走差分，出线时调整一下角度就出来了

在router里面添加为差分对,设置好间距规则,走出来的线就是这样子了.

走出来不是图2的样子啊怎么样设置出图2的效果

补泪滴就做出2图的那种效果了.

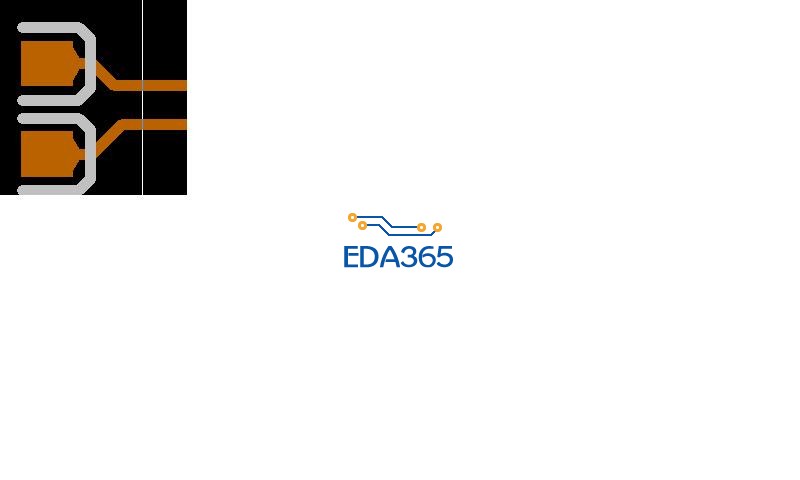

图1和图2的差别不是泪滴的问题，是出线的方式，图1中间出线，图2焊盘一角出线。图2的这个角上出线是怎么设置的才可以拉线就出现这个效果

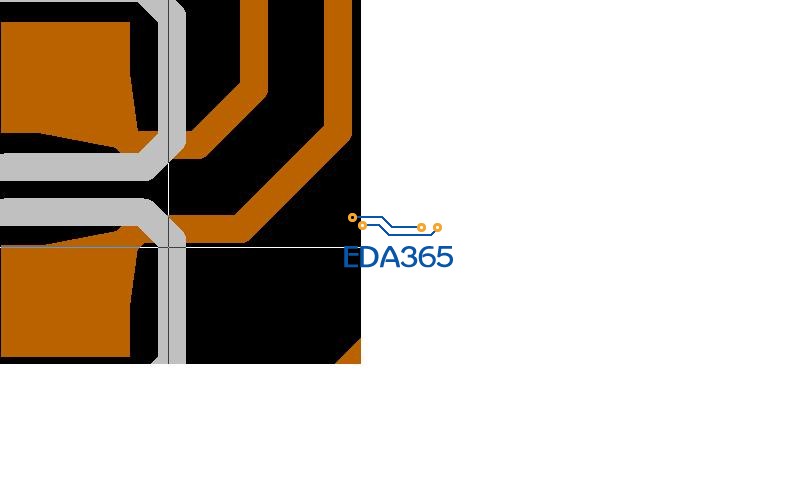

如图.我自已画的.你如果出来了这种线,看一下你设的拓扑是不是不允许任意出线.

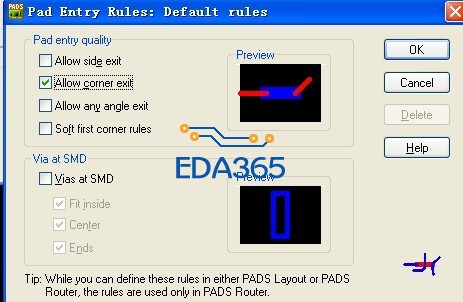

在这里面设置出线方式吧
