关于阻抗控制

我们是这样做的Every two near yellow router line(difference signal) should be required 100R         These red router line should be required 50R写个文本文档给板厂。

Gerber文件中没有颜色，都用的一个颜色

Gerber文件你是一个一个打开的是吧，不是导入的，颜色是可以设置的。

对  ，我的CAM没装好，导入就出错，只能一个个打开，呵呵，还有没其他方法标注出阻抗要求

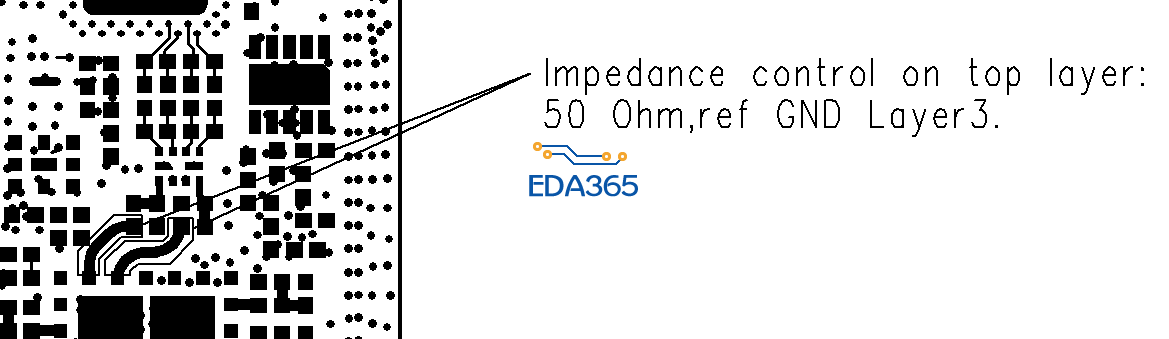

你放在丝印顶层，丢在板框外面就行了，板厂看到你的Gerber文件就明白了。（个人看法）

这样子的可以算说明吗?厂商非要具体线且在什么位置的文档说明

请问CS.SU 您那指向要阻抗计算的2D线（是不是放在走线顶层或走线底层），板厂会不会把它做成走线（跟其他走线短路）我一直担心这件事，请您指点。

把2D线和TEXT放到一个非电气层，然后专门用一个另外CAM层设置来出阻抗的Gerber

谢谢了

把要做阻抗的网络高亮显示，然后截图，图片命名为多少欧姆的阻抗要求，再和gerber一起发出去打样就可以了

哦，谢谢，看来方法还是很多

直接截图做个文档，标示下在图档上的位置，就一清二楚啦

大家所讲的方法都不是好办法，现给大家提供一种非常好的方法：我们在不同层设计特性阻抗和差分阻抗线宽的时候，把各阻抗线宽大小区别开来，例如： L1层特性阻抗线宽设置为5.6MIL,差分阻抗100欧姆线设置为:5.2MIL, 间距可调整，差分阻抗90欧姆线设置为:5.8MIL. 其目的是为了使PCB板厂快速准确的找到对应的阻抗线。为什么呢?因为PCB板厂使用的CAM软件,其优点在于能根据线宽很快的查找到对应的阻抗线，而不需要我们给的阻抗位置图片去找到对应的阻抗线。本人觉的根据阻抗线位置图片去查找阻抗线是一种死板的做法，一但需要控制的阻抗非常多，就显得很麻烦了！
