PADS中安装孔如何画，layout状态下好像没有放置焊盘的工具

我知道在protel中放置一个焊盘或是用KEEPOUT画一个圆也可以，很简单，但PADS上好像都没介绍安装孔方面，不知各位采用什么好方法，请指教，谢谢

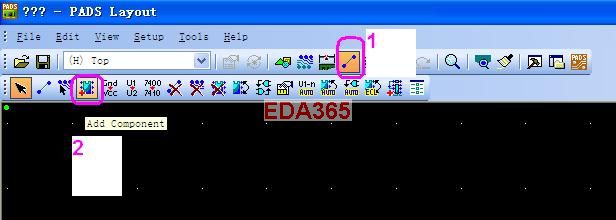

1：添加焊盘：操作如下图，前提是你已经在建好机械孔的封装，且记得在把ECO Registerted Part 勾选去掉

2：2D line绘制：可以直接用2D line+Keepout绘制你所要的机械孔，层设置为All Layers
3：board cut out，操作类似2D line，但可以不用再绘制Keepout了

谢谢，呵呵，原来一定要建在库里面才可以啊，为什么还要画KEEPOUT  2D线?直接放焊盘可以吗?

了解了，原来三种做法，谢谢指教

ECO Registerted Part 勾选去掉 麻烦回复下此目的 谢谢

同求

在PADS里面每一个元件都有一个自己的封装，并且要同时有Part type和PCB decal 这个元件才可以用
并且原理图和PCB必须同步，及原理图里面有什么，PCB里面也要有什么。
但是现在你只在PCB里面加了安装孔，这个安装孔是在ECO里面注册了的，而你的原理图上却没有这个Part,那么你在执行ECO to PCB 的时候， PCB里面的安装孔就会掉。
为了避免这样的不同步，所以在建安装孔的Decal时需要不注册ECO，即去掉ECO Registerted Part前面的勾。

学习了

不错

  是这样

可以的，不错！

收藏，学习。

看到有的PCB里安装孔用2D Line画圆，放在钻孔层。不知道能不能实现?

解决了头疼的问题，赞一个！

那个2D线应该放在钻孔层对么?
