请问:PADS import AutoCad画好的外框，不成功

我看了 jimmy老师 的 每周学一课，2楼的课程
利用AutoCad 画好的板子外框
存成 AutoCAD2000/LT2000 DXF(*dxf)档後，
用PADS的import功能把 图汇入，
我的 PADS 版本 是 v9.0的  (AutoCad 2006版)
不知道是不是因为版本不同，所以没有辨法汇入呢?
(jimmy老师教的是用 v9.5)
错误讯息：This version of import file is not supported:AC1018

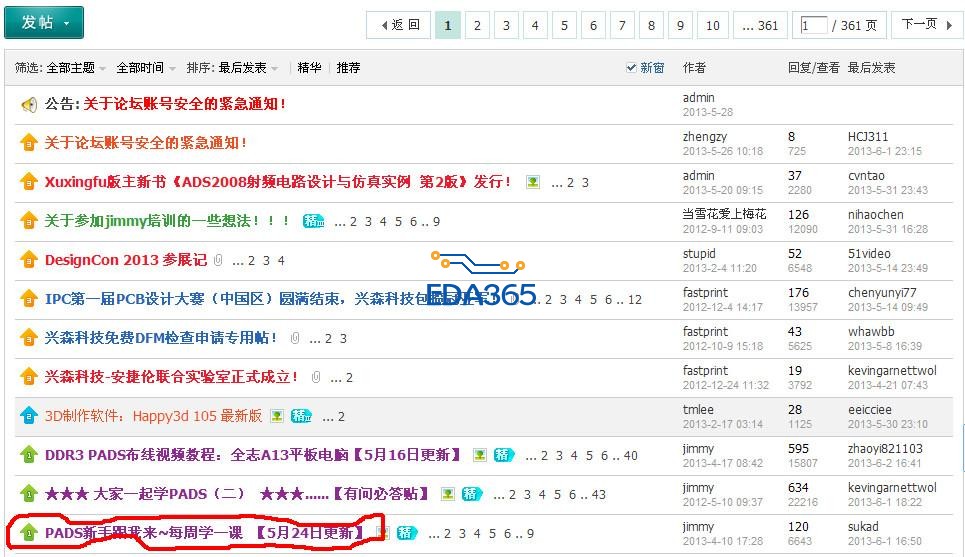

请问 大师的每周一课 在哪里看

看图

你把CAD导出的.DXF文件改用2000版本的试一下

CAD能用的dxf版本都试过了，都不行，也许是跟软体的版本太旧有关吧

dxf传上來看看

没有进行合并线段处理把

我也遇到过，jimmy老师那个办法很好用http://www.eda365.com/thread-85474-1-1.html

单位要保持一致

首先，在cad里画板框的时候，要是MM单位的，，其次要在cad里闭合板框，让板框变成一个整体，再然后，导出的时候保存成2004版本的，
在pads导进来的时候有一个对话框，有一个是选单位的，通常默认的就是MM，若是变成了mil，就不对了，就算你手动改成MM,好像也是到不进来的，，当然你前面cad里是用的MM单位，那这一步就是没问题的，，然后不出意外应该就是可以导进来的。
若是还是到不进来，也有可能是cad的模板是坏的，你可以打开一个你曾经导入成功的一个模板，然后把这个板框剪切粘贴到那个好的模板里，通常也就OK了。
