如何使部分绘制的铜皮边沿不自动倒角？

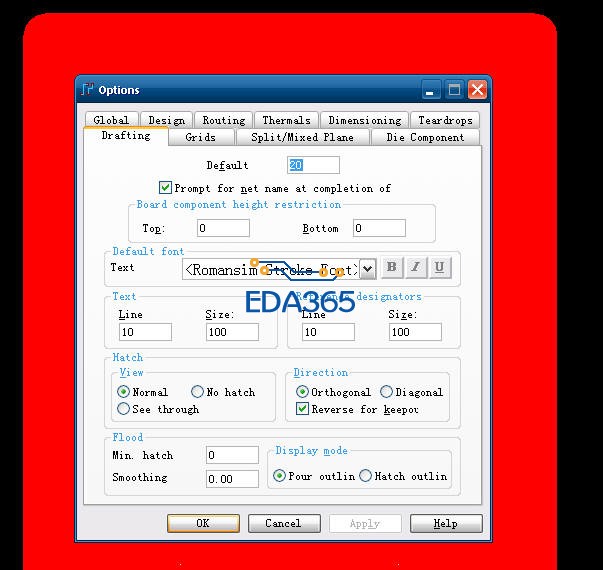

options---drafing---smoothing：0.00

设置了，但是画出来的还是有倒角存在，希望是完全直角状态
还有那些需要设置的吗?（使用版本pads2005sp2）

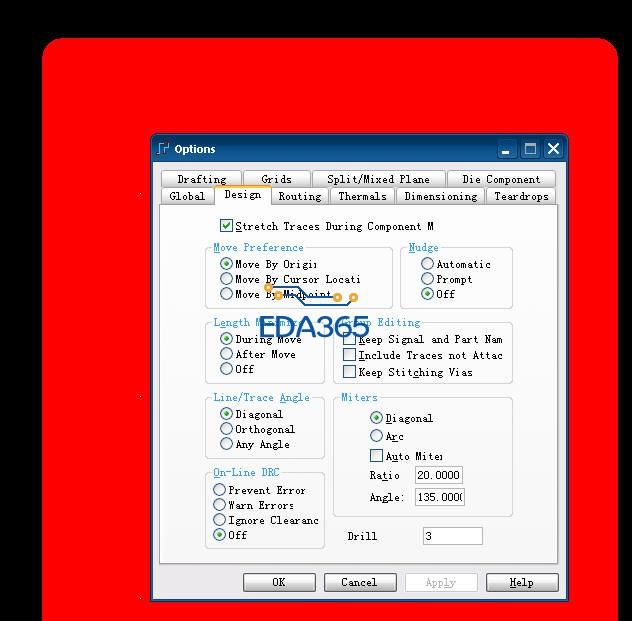

options---design---miters---不勾选auto mite

默认情况并没有勾选 结果还是类似的

如果你说边上的弧，那是线宽的原因。调整线宽吧，亲。

pads布线两头好像只能带圆弧的
目前没想到什么方法

如果是板内的 无论怎么样都会有一点边沿的，你非要尖细的话 做成零件吧 零件会自动组合做成尖细的。以前做的脱锡焊盘就是尖细的 你可以画一个锯齿的焊盘

哦，把你第一张图上的default：20改小。

把铜皮的线宽设置成1mil就可以了。

把要直角的锯角做成器件吧。

这样也太麻烦了呀
这样就成焊盘了?
主要是想手动画一些矩形铜皮
看来pads解决不了这个问题?
因为铜皮貌似都是通过连线的粗细画出来的 1mil的时候就变网格状的铜皮了
跟完整实体铜皮不一样

不行 这样铜皮就变网格状了 不是铜皮了

把铜皮线宽改为6mil,然后option->Grids->Hatch grid 下的 Copper 改为5

你把铜皮设置成实心铜啊。把solid勾上不就好了。
