布线设置问题？

请问我怎么在走线时总出现问题?

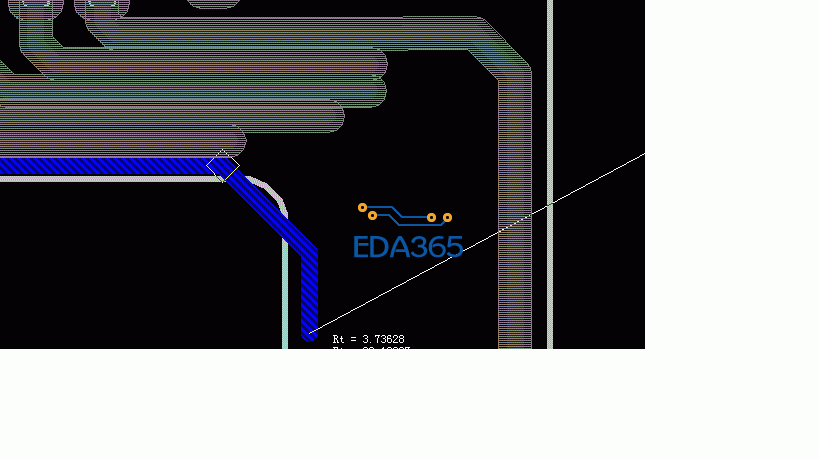

1  我在布线时，发现走线到了外边框?

2   边框对走线没有限制?

3    提示不能走线?

4     不能添加过孔?

求高手指点……

直接上文件吧

layer  pairi没设置好

规则设置检查下是不是设置错了

有可能设计规则的routing里面就没有添加via

router?规则啊……规则....

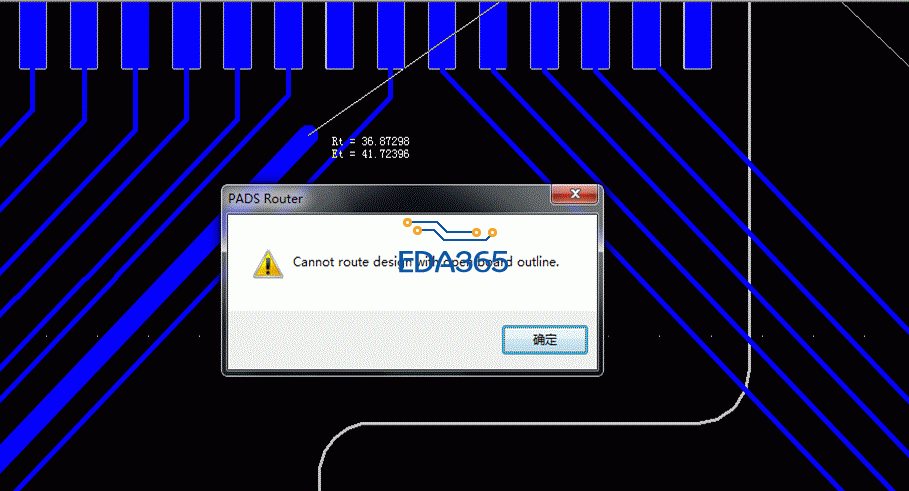

求指点 第一问题 为什么我的布线可以挤出板框外啊? 我也是导入的DXF文件，属性石2D line. 可就是不行?

要把2D线改为board outline

路过

look~

1,要把2D LINE的属性改为Board outline,2，不能添加过孔，在router里面任意空白处双击鼠标，出现design propteties，在via biasing选择项里面把VIA/allow勾选.
这些都可以先在LAYOUT里面设置好，如板框和VIA过孔大小的设置等再转到ROUTER走线。
