求指导: pads 中沿着走线打等距的VIA 方法

时间:10-02 整理:3721RD 点击:
手上有一款板子,其中走线周围有等距的via
via & via 间距2.54mm
via & shape 间距0.2mm

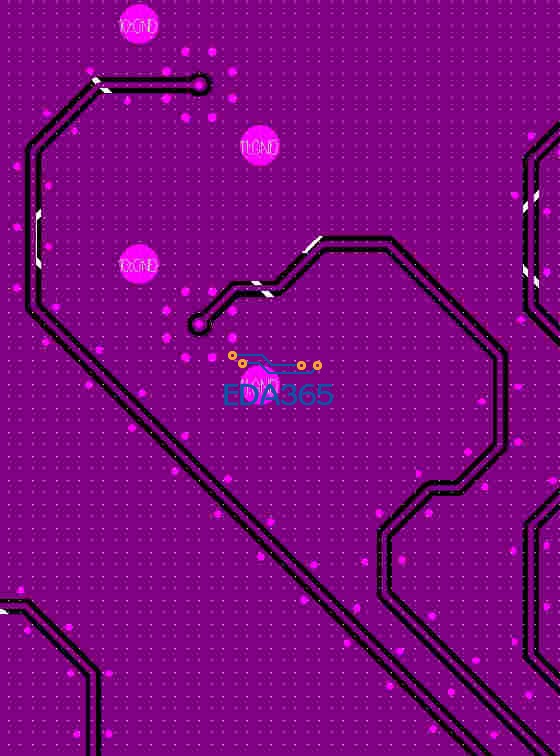

如下图
不知道是怎么做到的,求指导!
谢谢!


我是看格点,不知道还有什么更好办法,期待PADS出个排列过孔的命令

不知这个是不是你要的设定


主要是格点设置~

谢谢,学习了

你的版本是9.5的吧,不知9.2有没?我未用过。

你是说阵列排布过孔了?那怎么才能够沿着走线等距排列呢

格点可以试试~~~

大概是先要设置过孔样式,有个屏蔽选项,设置网络和过孔,然后到板里选择那条网络,右键有个添加屏蔽,就可以了,

2007版本后都有了

学习了
