0603元件铺铜后差別

请问版上
我想知道同样的0603电阻，为何在不同的板子上铺铜后有不同的结果

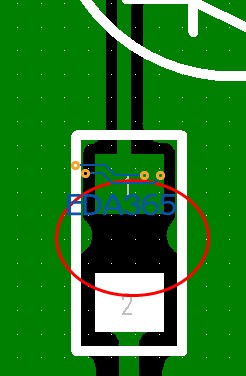

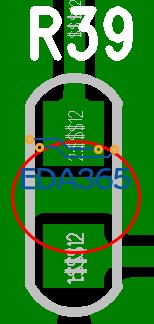

由下图红圈来看
一个中间不会铺铜，另外一个则是铺满铜
这两者的差异是由哪边去设定呢

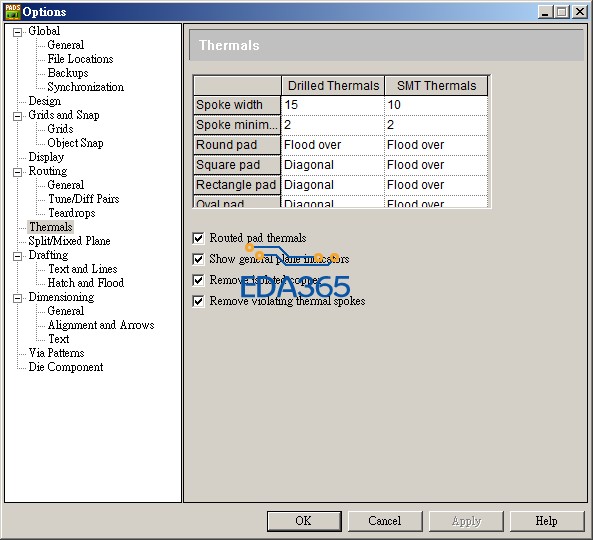

最小铺铜面积或铺铜栅格那边设置

select shapes，双击一块铺铜，drafting properties窗口中width项中数字不同。

两边设定都一样，铺出来的结果不同

select shapes
双击一块铺铜
没有弹出任何动作....
我用的是9.5

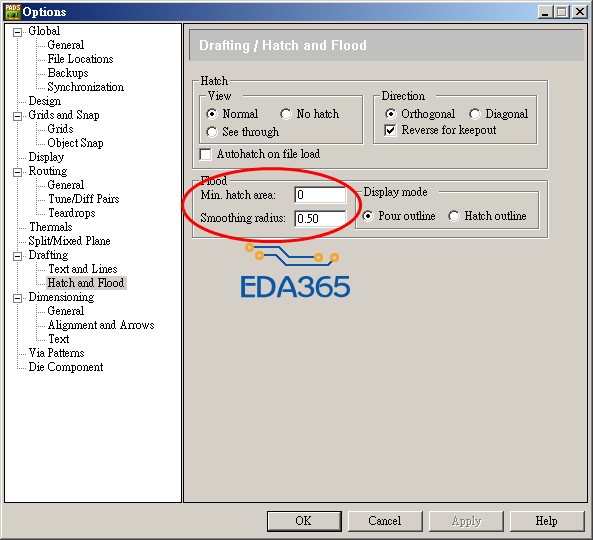

你这里是修改平缓度的，不是设置铺铜线宽的。你选中铺铜的外框，查看其属性可以修改敷铜的线宽。

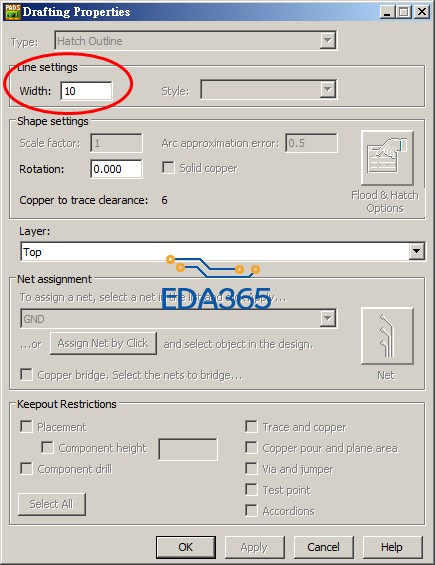

这里吗?
我点出来两边也都一样

对。如果这个也一样，你看下铺铜的线距是多少。

是这边吗?
两边我也都改成一样了

是在栅格设置那。Grids设置COPPER的数值

你第二个图，铺铜到两焊盘的安规距离明显不同。造成焊盘间能铺铜的宽度减少，所以没铺上。

我觉得是下面图中的PIN2的网络有特殊规则设置，与铺铜皮距离大，造成中间铺不了

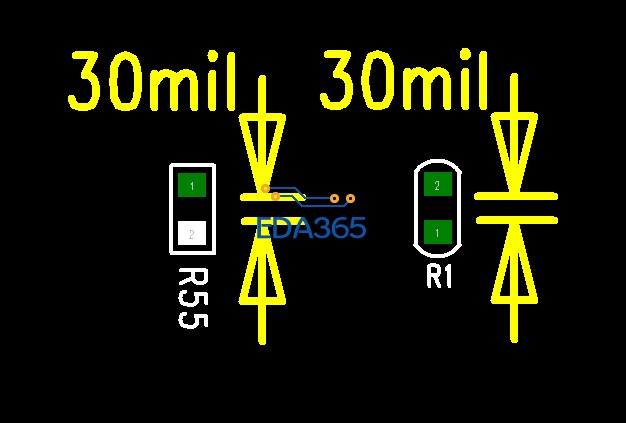

目测两个封装 不一样

你好
可以抓个图让我了解一下吗?
你这样说我有点不能理解
谢谢
