一个很弱的关于边框的问题
时间：10-02
整理：3721RD
点击：

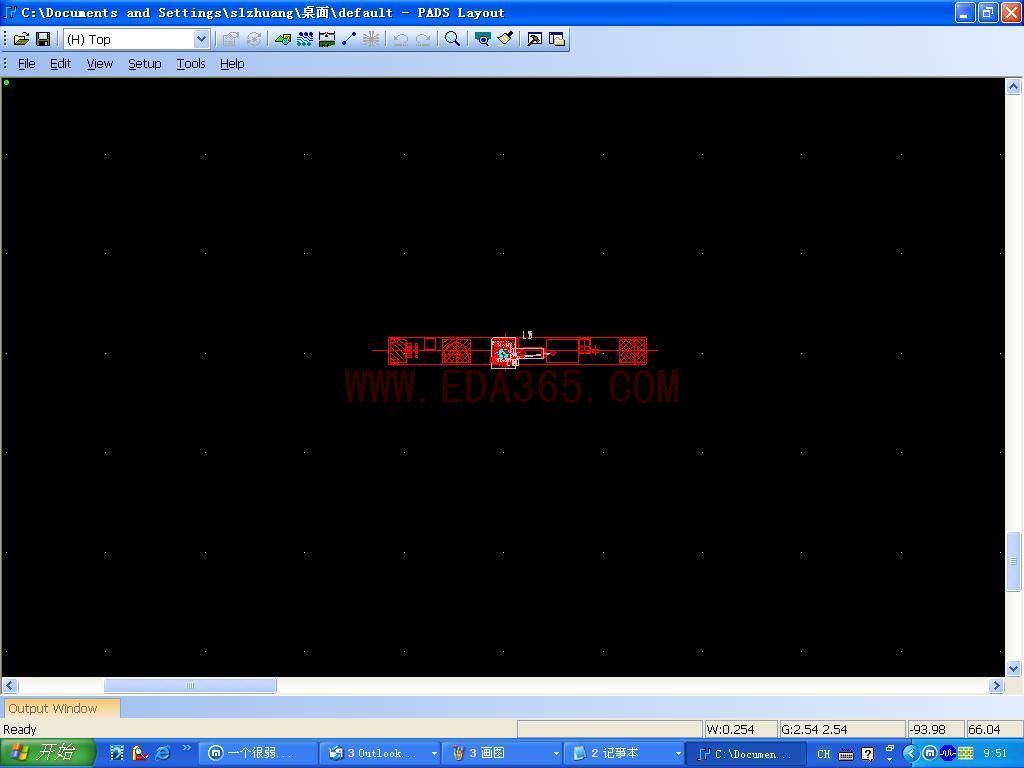

为什么每次我一把元件顺序打乱，我的边框就不见了?
[ 本帖最后由 hgsky 于 2008-1-7 09:51 编辑 ]
[ 本帖最后由 hgsky 于 2008-1-7 09:51 编辑 ]

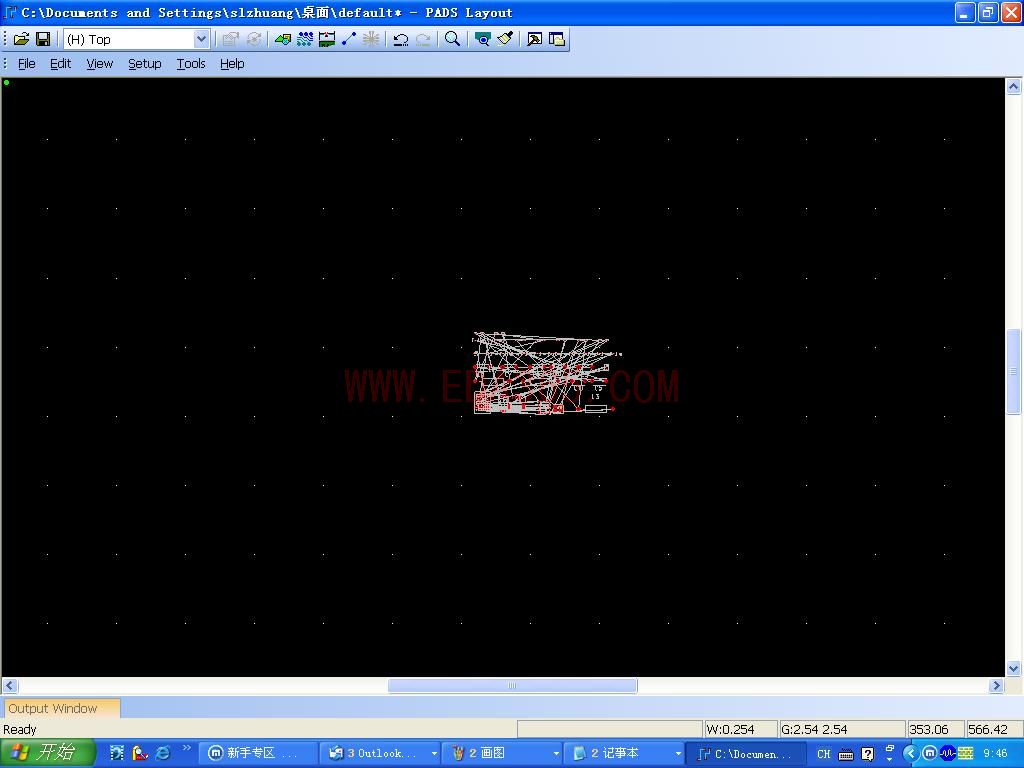

打乱前的
,,
你边框是不是从别的软件导过来的,,看一下它的属性是不是board outline,,,要不就是你没画吧?
边框属性是２ＤＬＩＮＥ
那就改过来呀
YES
这个可能是个BUG，
我也遇到过，当你框选的时候会显示出来。
解决方法：1.重新画板框。
2.忽略它。
这是什么问题，没遇见过
解决方法：1.重新画板框
2D-LINE也是可以的，不过我通常是放在ALL LAYERS！从没遇到过掉边框的情况！
我通常是从AUTOCAD里将边框分解（炸）然后另存R12的DXF！在PADS中导入后，COMBINE然后编辑属性确定线宽及所有层，再存入库中！用的时候from library调取！
更改属性啊
将2DLINE改为board outline
