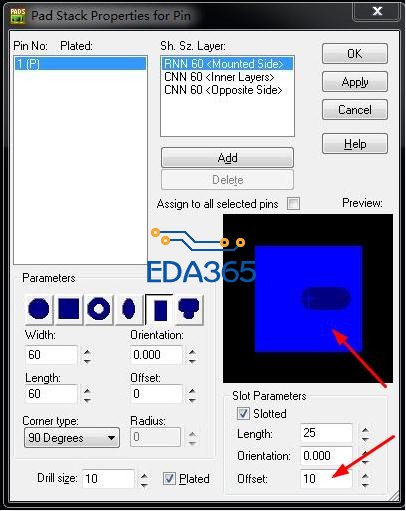

PADS做槽型焊盘时开槽如何上下偏移？

异形

怎么操作的?

画铜皮--关联  就好了

转90°  不就可以了啊

画铜皮关联是可以解决，但是这种方法难以掌握槽型孔在焊盘上的上下偏移尺寸。
楼上那位说转90°的完全错误。

感谢回答！
画铜皮关联是可以解决，但是这种方法难以掌握槽型孔在焊盘上的上下偏移尺寸。

感谢回答！
画铜皮关联是可以解决，但是这种方法难以掌握槽型孔在焊盘上的上下偏移尺寸。

好控啊，再说也没要求那么高的啦

没遇到过啊

感觉小编有点钻牛角尖了。

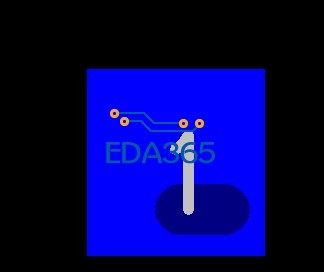

你将孔开好。在焊盘的上下添加copper,然后关联起来不就可以了吗?

小编是知道使用铜片关联的方法，
我想他说是应该是如果想要这个开口上移或者下移。5MM，就不是很方便控制了。
其实你可以利用格点很好的控制移动的距离

如果要做的很精确或者很方便的话，可以在CAD里画好，在导入。
