pads画pcb的时候元件焊盘中间会出现叉号

时间:10-02 整理:3721RD 点击:

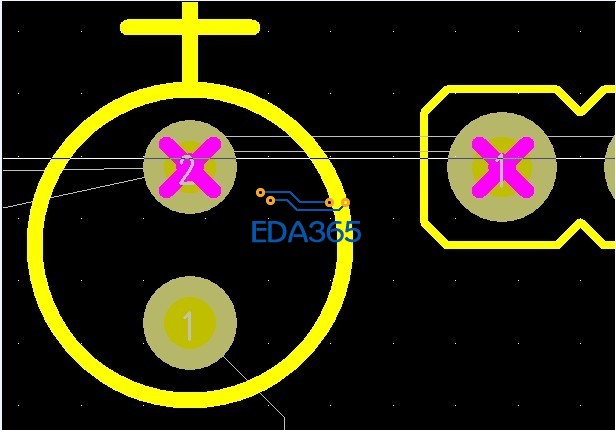

请教各位大侠,为什么pads画pcb的时候元件焊盘中间会出现叉号,刚开始导入元件还没有出现,但是从layout切换到router之后就出现了叉号,返回到layout里面叉号还是存在,请教各位,这是什么原因?怎么消除叉号,对pcb有影响吗?

元件焊盘中间出现叉号


闂備礁鎲″缁樻叏閹灐褰掑炊閵娧€鏋栭梺璺ㄥ櫐閹凤拷...

闂備礁鎲″缁樻叏閹灐褰掑炊閵娧€鏋栭梺璺ㄥ櫐閹凤拷...

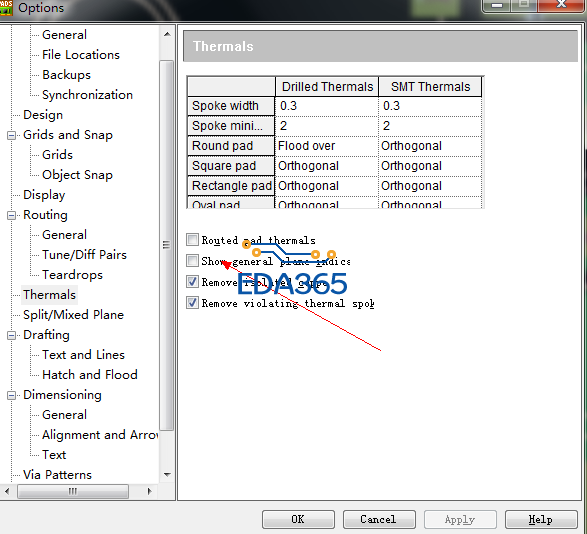

是热风焊盘的标志。取消在options -Thermals 把shou general plane indicators前面的选择。

非常感谢大侠,解决
