为什么我的buttom层无法布线

时间:10-02 整理:3721RD 点击:
说当前层网络受限

大侠,图或者PCB。我们不是神仙,不擅长掐指算



可以的话 上传你的PCB , 你的层应该设置分配了网络。

支持楼下!楼下正解!
公司屏蔽上传,我就是个悲剧啊。

layout下

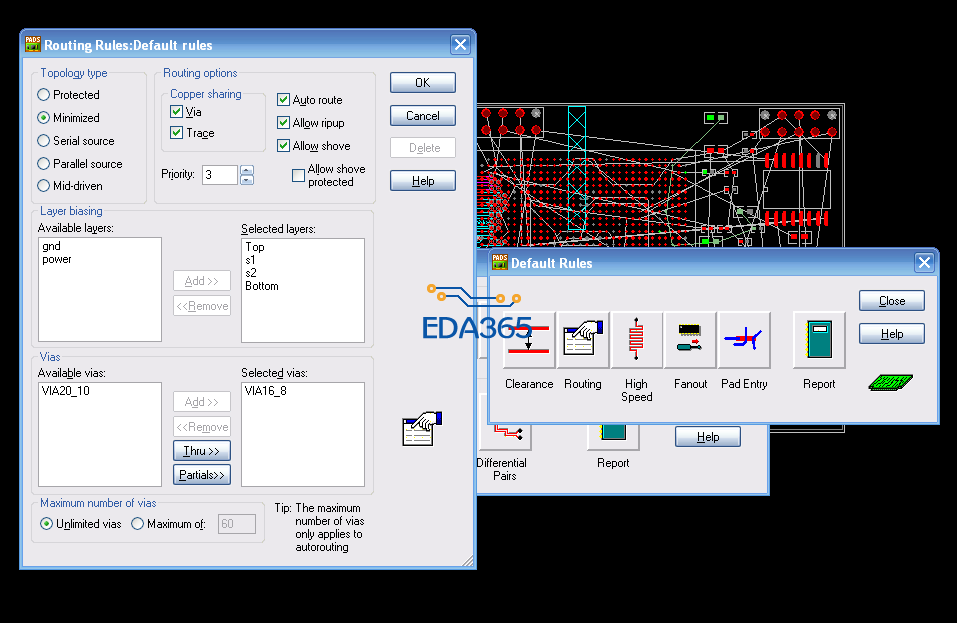

设计规则设置是否正确

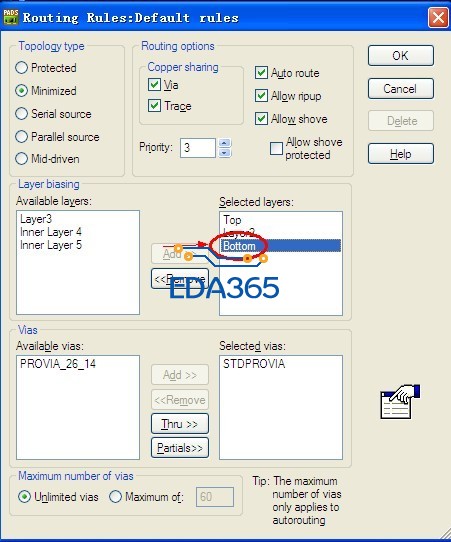

可能是走线层没有设置正确。

谢谢,我已经找到答案了,非常感谢

就是cwfang 说的原因
